V otevřeném dílu klepněte na Analýza tloušťky (panel nástrojů Nástroje) nebo v nabídce naNástroje, Analýza tloušťky.
Ve správci PropertyManager, pod položkou Parametry analýzy:
Nastavte hodnotu pro parametr Cílová tloušťka .
Vyberte Zobrazit tenké oblasti.
Pod položkou Nastavení barev:
Nastavit rozmezí barvy:
Výběrem položky Plný rozsah barev zobrazíte díl v různých barvách, uvedených v poli Měřítko tloušťky.
– nebo –
Zrušte Plný rozsah barev a klepnutím na Upravit barvu zobrazte díl v různých odstínech Barvy cílové tloušťky a Barvy minimální tloušťky.
Vyberte možnost zobrazení pro Měřítko tloušťky:
Spojité. Používá přechodné rozmezí.
Nespojité. Používá nespojité barevné pruhy. Zadejte hodnotu.
(Volitelné) Pod položkou Výkon/přesnost:
Pokud jde o vícetělový díl, vyberte tělo v grafické ploše. Analýzu tloušťky lze v daném okamžiku provádět jen na jednom těle. Název těla se zobrazí pod položkou Tělo k analýze .
Výběrem ploch v grafické ploše provedete Analýzu tloušťky jen na vybraných entitách. Názvy ploch se zobrazí pod položkou Plochy k místní analýze .
Přesunem posuvníku Rozlišení upravte přesnost barev používanou pro dané výsledky. Nastavení vyššího rozlišení vyžaduje delší dobu pro výpočet výsledků.
Klepněte na Spočítat.

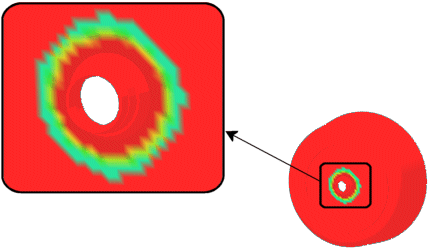

Tím dojde k zobrazení dílu v různých odstínech, které určují různé tloušťky.
Přetažením ukazatele nad daný díl zobrazíte popis s hodnotami tloušťky.
Vyberte položku Zobrazit tlusté oblasti.
Nastavením hodnoty v poli Mez tlusté oblasti nadefinujete horní mez rozsahu tloušťky.
V případě potřeby výběrem položky Považovat rohy za nulovou tloušťku zajistíte, že ostré rohy dílu nebudou považovány za tenké. Tloušťka všech rohů se pak považuje za jednotnou.
Zrušte Plný rozsah barev a klepnutím na Upravit barvu zobrazte díl v různých odstínech Barvy cílové tloušťky a Barvy meze tlusté oblasti.
Ke stanovení různých tloušťek daného dílu slouží nástroj Analýza tloušťky.
Postup pro zobrazení tenkých oblastí dílu:
Postup pro zobrazení oblastí dílu, které jsou menší nebo větší než určený rozsah tloušťek:
