Style

Vous pouvez définir des styles, de la même manière que les styles de paragraphe dans les documents de traitement de texte pour les cotes et diverses annotations (les notes, les symboles de tolérance géométrique, les symboles d'état de surface, les symboles de soudure). Lorsque vous utilisez des styles avec des annotations, vous pouvez répéter les symboles couramment utilisés. Avec les styles, vous pouvez:

• Enregistrer la propriété d'une cote ou d'une annotation sous un style.

• Nommer les styles afin de les référencer.

• Appliquer des styles à plusieurs cotes ou annotations.

• Ajouter, mettre à jour et supprimer des styles.

• Enregistrer et charger des styles. Vous pouvez également charger des styles créés dans d'autres documents et situés dans d'autres dossiers.

• Utiliser les styles globalement au moyen de la Bibliothèque de conception.

Les fonctionnalités des styles sont les suivantes:

• Lorsque vous ajoutez une annotation, vous pouvez présélectionner un objet utilisant un style qui devient alors le réglage par défaut du nouvel objet. Si vous cliquez d'abord sur l'emplacement, aucun style n'est utilisé pour les nouveaux objets.

• Vous ne pouvez pas appliquer de styles aux cotes créées par les Symboles pour le perçage.

• Lorsque vous insérez des cotes dans une mise en plan à partir d'une pièce ou d'un assemblage avec l'option Insérer des objets du modèle, les styles des cotes appartiennent au modèle d'origine et vous ne pouvez pas attribuer de styles de mise en plan aux cotes insérées. A la place, vous pouvez charger les styles de la pièce ou de l'assemblage dans la mise en plan. Dans ce cas, les modifications apportées aux styles dans la mises en plan sont répercutées dans le document de pièce ou d'assemblage.

• Vous pouvez charger les styles de la pièce ou de l'assemblage dans les mises en plan. Les modifications apportées aux styles dans les mises en plan sont répercutées dans le document de pièce ou d'assemblage.

Les extensions des styles sont les suivantes:

L'extension de fichier, .sldfvt, est également prise en charge par les styles.

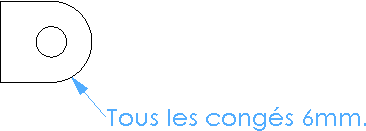

Cet exemple montre comment utiliser des styles d'annotations pour les notes.

Pour ajouter un style à un document:

1. Sélectionnez une ou plusieurs cotes ou annotations.

2. Editez les propriétés des cotes ou des annotations dans le PropertyManager ou la boîte de dialogue.

3. Cliquez sur Ajouter ou mettre à jour un style .

4. Dans la boîte de dialogue, tapez un nom sous Entrer un nouveau nom ou choisir un nom existant et cliquez sur OK.

Pour appliquer un style à une cote ou à une annotation:

1. Sélectionnez une ou plusieurs cotes ou annotations.

2. Dans le PropertyManager ou la boîte de dialogue, sélectionnez un style dans la case Choisir un style.

Pour enregistrer un style et l'utiliser dans une autre mise en plan:

1. Lorsque le style est affiché dans Choisir un style, cliquez sur Enregistrer un style .

2. Dans la boîte de dialogue Enregistrer sous, parcourez jusqu'au dossier où vous souhaitez enregistrer le fichier, éditez le nom du fichier si nécessaire et cliquez sur Enregistrer.

   Pour ajouter le style à la Bibliothèque de conception, enregistrez-le dans Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks version\design library\annotations.

Pour charger un style dans une mise en plan:

1. Cliquez sur Charger un style .

2. Dans la boîte de dialogue Ouvrir, parcourez jusqu'au dossier approprié et sélectionnez un ou plusieurs fichiers.

   Vous pouvez sélectionner plusieurs fichiers de style en utilisant les touches Maj. ou Ctrl.

3. Cliquez sur Ouvrir.

   Les styles chargés apparaissent dans la liste Choisir un style.

Pour mettre à jour un style:

1. Sélectionnez une cote ou une annotation présentant le style.

2. Editez les propriétés de la cote ou de l'annotation.

3. Cliquez sur Ajouter ou mettre à jour un style .

4. Sélectionnez le nom du style dans la liste, sélectionnez Mettre à jour toutes les annotations liées à ce style, et cliquez sur OK.

5. Cliquez sur Reconstruire (barre d'outils Standard) ou sur Edition, Reconstruire pour mettre à jour les annotations liées au style.

Pour rompre les associations avec un style:

1. Cliquez sur Ajouter ou mettre à jour un style .

2. Sélectionnez le nom du style, sélectionnez Rompre tous les liens avec ce style et cliquez sur OK.

   Les cotes et les annotations gardent les propriétés appliquées auparavant par le style, à moins que les propriétés par défaut du document ne soient restaurées (voir ci-dessous).

Pour supprimer un style:

1. Sélectionnez un style dans la liste Choisir un style.

2. Cliquez sur Supprimer un style .

   <AUCUN> s'affiche dans la liste Choisir un style. Les cotes et les annotations gardent les propriétés appliquées auparavant par le style, à moins que les propriétés par défaut du document ne soient restaurées.

Pour restaurer les propriétés par défaut du document dans les propriétés d'une cote ou d'une annotation:

1. Sélectionnez des cotes ou des annotations présentant des styles.

2. Cliquez sur Appliquer les attributs par défaut pour les objets sélectionnés .

   Le style revient à <AUCUN> (réglages par défaut du document).

   Si le style <AUCUN> est sélectionné, la cote ou l'annotation n'est plus lié au style, mais elle conserve les propriétés déjà appliquées. Pour restaurer les propriétés des cotes ou des annotations, utilisez Appliquer les attributs par défaut pour les objets sélectionnés. La désignation <AUCUN> indique que la cote n'est liée à aucun style et aucun changement ultérieur aux styles ne sera appliqué.
