Le PropertyManager Représentation de répétition

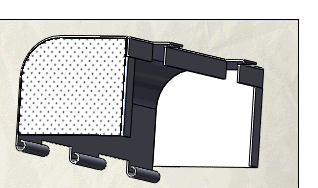

La fonction de représentation de répétition permet de représenter des répétitions de perçages plutôt que d'afficher des modèles volumiques entièrement facétisés. Le temps de reconstruction est considérablement réduit car la géométrie répétée est uniquement représentative.

Vous ne pouvez appliquer des représentations de répétition qu'à des faces planes et parallèles.





Vous pouvez afficher des représentations de répétition dans les mises en plan avec vues ombrées, lorsque RealView est activé.

Pour créer des représentations de répétition:

  1. Dans le volet des tâches, sélectionnez l'onglet Apparences, scènes et décalques .

  2. Sous l'optionApparences, cliquez sur Divers, Apparences RealView, puis double-cliquez sur représentation de répétition de perçage ou faites-la glisser dans la zone graphique.

Vous devez présélectionner la face pour les autres Apparences. La présélection ne fonctionne pas avec les représentations de répétition.

  1. Dans le PropertyManager, sélectionnez une face comme Zone de répétition .

  2. Sous Présentation de la répétition

    1. Sélectionnez une représentation schématique.

    2. Définissez les options d'espacement.

    3. Sélectionnez une arête pour déterminer la direction de la répétition.

  3. Sous Types de fonction d'origine:

    1. Sélectionnez un type d'origine.

    2. Définissez les options de taille.

  4. Cliquez sur .

Options du PropertyManager

Zone de répétition

Zone de répétition. Permet de définir la zone à remplir par la répétition. Sélectionnez des esquisses, des courbes planes sur des faces, une face ou des faces coplanaires. Si vous utilisez une esquisse pour le contour, il se peut que vous ayez besoin de sélectionner la direction de la répétition.

Présentation de la répétition

Permet de déterminer la présentation des occurrences au sein de la zone de répétition. Sélectionnez une forme personnalisable à répéter. Les occurrences de la répétition sont disposées concentriquement à partir de la fonction d'origine.

Imbriqué. Crée une grille pour une répétition du style imbriqué de tôlerie.

Carré. Crée une répétition carrée.

Réglez ces options:

  • Espacement des occurrences ou . Permet de définir la distance entre les centres des occurrences.

  • Angle du quinconce . Permet de définir l'angle du quinconce entre les lignes d'occurrences, en commençant au niveau du vecteur utilisé pour la direction de la répétition.

  • Espacement des boucles. Permet de définir la distance entre les boucles d'occurrences (en utilisant les centres).

  • Direction de la répétition ou . Permet de définir la référence pour la direction. Si vous ne spécifiez pas une référence, le système utilise la référence la plus adéquate (par exemple, l'arête linéaire la plus longue de la région sélectionnée).

Types d'origine

Sélectionnez un type d'origine afin de créer une forme de découpe. Réglez les options de taille et d'espacement.

  • Cercle

  • Carré

  • Losange

  • Polygone
