Le PropertyManager Vue en coupe (mises en plan)
Le PropertyManager Vue en coupe s'ouvre lorsque vous créez une vue en coupe dans une mise en plan ou lorsque vous sélectionnez une vue en coupe existante.
Ligne de coupe
-
Inverser la direction
. La direction de la coupe peut aussi être inversée en double-cliquant sur la ligne de coupe.
-
Label
. Editez la lettre associée avec la ligne de coupe et la vue en coupe.
-
Police. Pour choisir une police pour le label de la ligne de coupe autre que la police du document, désactivez la case à cocher Police du document et cliquez sur
. Si vous changez la police du label de la ligne de coupe, vous pouvez appliquer la nouvelle police au label de la vue en coupe.
Vue en coupe
|
Coupe complète
|
Coupe partielle
|
Afficher seulement faces coupées
|
|
|
|
|

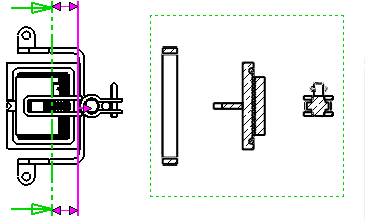

Profondeur de coupe
Vous permet de créer une vue en coupe jusqu'à la distance spécifiée.
Les vues en coupe de type distance s'appliquent aux composants, pas aux fonctions.
Pour définir une distance, effectuez l'une des opérations suivantes:
-
Définissez la valeur de la Profondeur
.
-
Sélectionnez une géométrie (telle qu'une arête ou un axe) dans la vue parente comme Référence de profondeur
.
-
Faites glisser le plan de coupe rose dans la zone graphique pour définir la profondeur de la coupe. Tous les composants situés entre la ligne de coupe et le plan de coupe apparaîtront dans la vue en coupe.
Aperçu.
Importer l'annotation de
Sélectionnez Importer les annotations pour importer tous les types d'annotations depuis les documents de pièce ou d'assemblage référencés.
Sélectionnez des options d'import pour les annotations:
Pour les assemblages uniquement.
L'état d'affichage cacher/montrer
est pris en charge par tous les états d'affichage. Certains états d'affichage (mode d'affichage
, couleur
, etc.) ne sont pris en charge qu'en modes Arêtes en mode Image ombrée
et Image ombrée
.
Utiliser le style du parent. Désactivez cette case à cocher pour sélectionner des réglages de style et de qualité différents de ceux de la vue parente.
Sélectionnez Haute qualité ou Qualité ébauche pour définir la qualité d'affichage du modèle. Si vous sélectionnez Haute qualité, ces options n'apparaissent plus.
Les vues de haute qualité et de qualité ébauche sont uniquement disponibles dans les vues de mise en plan créées avec:
Affichage des représentations de filetage
Les paramètres suivants prévalent sur l'option Affichage des représentations de filetage spécifiée dans Outils, Options, Propriétés du document, Habillage.
Haute qualité. Affiche des polices de ligne et des détails précis dans les représentations de filetage. Si une représentation de filetage n'est que partiellement visible, Haute qualité ne montre que la portion visible.
Les performances du système sont ralenties avec les représentations de filetage de haute qualité. Il est recommandé de désactiver cette option jusqu'à ce que vous ayez placé toutes les annotations.
Qualité ébauche. Affichage les représentations de filetage avec moins de détails. Si une représentation de filetage n'est que partiellement visible, Qualité ébauche montre la fonction entière.
