PropertyManagers Tôlerie
Les PropertyManagers Tôlerie vous aident à créer et à modifier des pièces de tôlerie:
|
|
Tôlerie contient la définition de la pièce de tôlerie. Cette fonction stocke les informations sur les paramètres de pliage par défaut (épaisseur, rayon de pliage, zone de pliage, ratio de grugeage automatique, entité fixe, etc.) pour la pièce entière.
|
|
|
Dépliage représente la pièce dépliée. Cette fonction contient des informations sur la conversion des coins aigus et arrondis en pliages.
Chaque pliage généré à partir du modèle sera listé en tant que fonction séparée sous Dépliage. Les pliages générés à partir d'angles arrondis, de faces cylindriques et de faces coniques sont listés sous Pli issu d'un arrondi; les pliages générés à partir d'angles aigus sont listés sous Plis dans l'angle.
L'Esquisse-Angle listée sous Dépliage est l'esquisse contenant les lignes de pliage de tous les pliages dans l'angle et de tous les pliages issus d'arrondis générés par le système. Cette esquisse ne peut pas être éditée mais peut être montrée ou cachée.
Voir Déplier des plis de tôlerie.
|
|
|
Pliage représente la transformation de la pièce dépliée en pièce finie repliée.
Les plis créés à partir de lignes de pliage spécifiées dans la pièce à l'état déplié sont listés dans cette fonction. Esquisse-Plate
, figurant au-dessous de la fonction Pliage, est une place réservée pour ces lignes de pliage. Cette esquisse peut être éditée, cachée ou montrée.
Les fonctions listées après l'icône Pliage dans l'arbre de création FeatureManager n'apparaissent pas dans la vue pliée de la pièce.
|
Le PropertyManager Plis vous permet de convertir une pièce creusée en pièce de tôlerie. Les exigences suivantes doivent être satisfaites:
-
Corps volumique
-
Epaisseur uniforme
-
Fonction mince
|
|
Une autre solution consiste à créer directement une pièce de tôlerie en utilisant une fonction Tôle de base pliée ou Convertir en pièce de tôlerie.

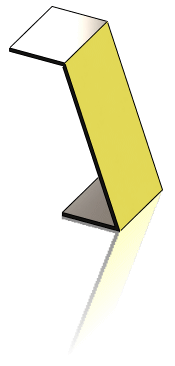

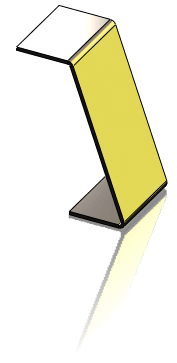

Pour utiliser le PropertyManager Plis pour convertir une pièce en tôlerie:
-
Cliquez sur Insérer des plis
(barre d'outils Tôlerie) ou sur Insertion, Tôlerie, Plis.
-
Sous Paramètres de pliage, effectuez les actions suivantes:
Si la pièce n'a pas de face plane, sélectionnez une
arête linéaire
.
-
Sous Zone de pliage, sélectionnez parmi les options suivantes:
,
, Zone de pliage
,
ou Calcul du pli
.
-
Si vous avez sélectionné Facteur-k, Zone de pliage ou Perte au pli, tapez une valeur.
-
Si vous voulez ajouter automatiquement des coupes de grugeage, activez la case à cocher
, puis sélectionnez le type de coupe de grugeage. Si vous avez sélectionné Rectangulaire ou Arrondi, vous devez spécifier un Ratio de grugeage.
-

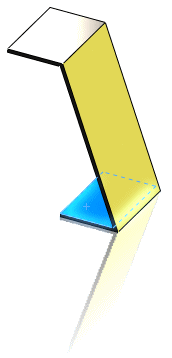

Si vous le souhaitez, sélectionnez une arête à découper sous Paramètres de découpe
et procédez comme suit:
-
Cliquez sur Inverser la direction pour inverser la direction de la découpe.
-
Dans la case Intervalle de découpe
, spécifiez une valeur si vous souhaitez définir un intervalle.
-
Cliquez sur OK
.
