Le PropertyManager Propriétés du plan
Après avoir ajouté un plan dans une esquisse 3D, vous pouvez ajouter ou modifier les informations relatives à ce plan.
Pour afficher les propriétés du plan:
Sélectionnez le plan 3D pour afficher le PropertyManager Propriétés du plan.
|
|
|
|
Plan1 est ajouté à l'esquisse 3D.
|
Plan1 est activé.
|
Relations existantes
Liste les relations qui existent pour le plan.
Pour afficher les relations:
Sélectionnez les entrées sous Relations existantes
pour les mettre en surbrillance dans la zone graphique.
Ajouter des relations
Liste les relations que vous pouvez ajouter.
Paramètres

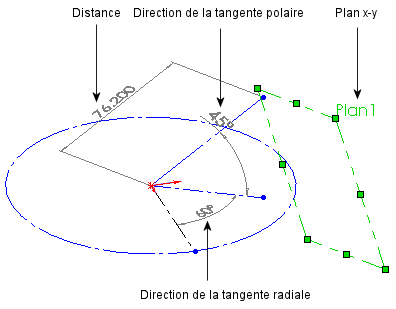

Permet de positionner le plan dans l'espace 3D selon des angles et des coordonnées déterminés.
|
|
Distance. Affiche la distance entre le plan et l'origine de l'esquisse le long de la direction X, Y ou Z.
|
|
|
Direction de la tangente radiale. Contrôle l'angle entre la projection de la normale sur le plan x-y et la direction X.
|
|
|
Direction de la tangente polaire. Contrôle l'angle entre la normale et sa projection sur le plan x-y.
|
|
|
|
