Tables de perçages

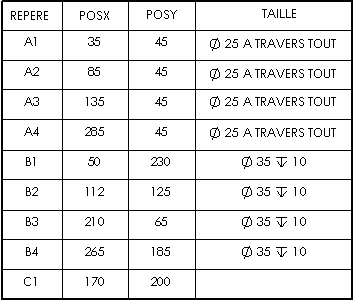

Vous pouvez utiliser les tables de perçages pour générer automatiquement les informations sur les perçages sous forme tabulaire. Des colonnes, comme la taille et de l'emplacement des perçages, peuvent être créées à partir des informations sur le modèle.

Dans les documents de mise en plan, les tables de perçages permettent de mesurer la position des perçages sélectionnés par rapport à un point d'origine spécifié. Le logiciel attribue à chaque perçage un repère correspondant à une ligne de la table.

Les perçages non circulaires, tels que les perçages rectangulaires et les fentes, sont aussi reconnus. Les coordonnées X et Y de ces entités sont répertoriées dans la table par leur centre géométrique, mais vous devez entrer la taille vous-même.

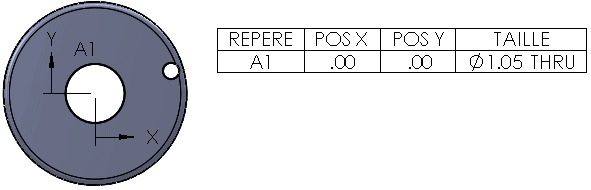

Les perçages qui croisent d'autres faces ne sont pas inclus dans les tables de perçages car la géométrie est interrompue par une autre fonction, rendant le perçage incomplet. A titre d'exemple :

En plus des fonctionnalités communes à toutes les tables, vous pouvez spécifier d'autres options dans Propriétés du document - Tables de perçages et dans le PropertyManager Tables de perçages:

• Repères alphabétiques ou numériques

• Combiner les cellules ayant des repères identiques

• Combiner les cellules pour les perçages identiques

• La lettre et le numéro correspondant aux tailles de perçages ANSI pouces seront affichés

• Précision de l'emplacement des perçages

• Afficher avec double cotation

Pour définir les options des tables de perçages dans un document actif:

1. Cliquez sur Outils > Options > Propriétés du document > Tables > Perçage.

2. Définissez les options et cliquez sur OK.

Pour créer une table de perçages:

1. Cliquez sur Table de perçages (barre d'outils Table) ou sur Insertion, Tables, Table de perçages.

2. Définissez les options dans le PropertyManager.

3. Dans la zone graphique, sélectionnez un sommet pour spécifier l'Origine.

Vous pouvez sélectionner un axe X et un axe Y pour définir un sommet pour la référence. Vous pouvez aussi faire glisser cette dernière en position après avoir placé la table.

4. Sélectionnez les arêtes des perçages ou une face du modèle pour sélectionner toutes les boucles découpées situées dans les limites de la face.



Si la vue de mise en plan est affichée en mode Image filaire ou Lignes cachées apparentes , vous pouvez sélectionner des trous qui ne traversent pas le matériau sur la face opposée pour les inclure dans la table de perçages. Ces perçages sont étiquetés FACE INFERIEURE.

5. Pour inclure des vues de mise en plan supplémentaires dans la table, cliquez sur Vue suivante dans le PropertyManager et répétez les étapes 3 et 4.

6. Cliquez sur .

7. Si vous n'avez pas activé la case à cocher Attacher au point d'ancrage, cliquez dans la zone graphique pour placer la table.

   La table est alors placée sur la mise en plan et des notes sont ajoutées près des perçages.

Pour éditer l'origine:

1. Sélectionnez un axe dans la zone graphique, puis cliquez sur Editer la définition de la référence dans le PropertyManager Axe de la table de perçages.

- ou -

A l'aide du bouton droit de la souris, cliquez sur la table de perçages dans l'arbre de création FeatureManager et sélectionnez Editer la fonction.

2. Dans la zone graphique, sélectionnez un sommet ou les axes X et Y.

3. Cliquez sur .

   Les colonnes POS X et POS Y sont mises à jour en conséquence.

4. Redimensionnez et repositionnez les marqueurs des coordonnées en les faisant glisser.



Pour modifier les tolérances ou la précision de positionnement des perçages:

Vous pouvez également modifier la précision de l'emplacement de la table entière.

Dans une table de perçages existante, sélectionnez une cellule dans la colonne POSITION X, POSITION Y ou TAILLE et modifiez les valeurs.

Le contenu du PropertyManager varie en fonction de l'en-tête de colonne. La colonne TAILLE contient les informations tirées du modèle.

Pour afficher la double cotation dans une table:

1. A l'aide du bouton droit de la souris, cliquez sur la table de perçages et sélectionnez Afficher la double cotation.

2. Lorsque la double cotation est affichée, vous pouvez montrer les unités des cotes. A l'aide du bouton droit de la souris, cliquez sur la table de perçages et sélectionnez Afficher les unités pour la double cotation.

Pour ajouter des perçages à une table:

1. A l'aide du bouton droit de la souris, cliquez sur la table de perçages dans l'arbre de création FeatureManager et sélectionnez Editer la fonction.

2. Cliquez sur Arêtes/Faces, puis sélectionnez les perçages dans la zone graphique.

Vous devrez peut-être cliquer sur Reconstruire (barre d'outils Standard) ou sur Edition, Reconstruire pour mettre à jour la table.

Pour éditer le texte d'en-tête:

1. Double-cliquez sur le texte dans une cellule d'en-tête.

2. Editer le texte dans la cellule.

Pour formater les repères des perçages:

1. Sélectionnez un repère.

2. Définissez les options dans le PropertyManager Note.

3. Cliquez sur OK .

Pour renuméroter tous les repères de perçage:

Dans la zone graphique ou dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur la table de perçages et sélectionnez Renuméroter toutes les repères.

Pour renuméroter une série de repères de perçage:

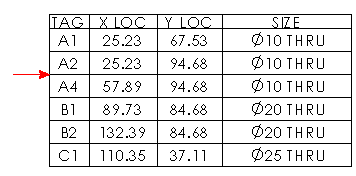

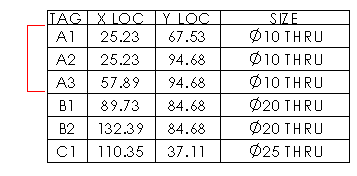

Dans la table de perçages, cliquez à l'aide du bouton droit de la souris sur une ligne de la série et sélectionnez Renuméroter la série.

Pour mettre en surbrillance un perçage du modèle qui correspond à une cellule dans la table de perçages:

A l'aide du bouton droit de la souris, cliquez sur une cellule et sélectionnez Passer au repère.

Pour trier une colonne dans une table de perçages:

A l'aide du bouton droit de la souris, cliquez dans une colonne et sélectionnez Trier, Ascendant ou Descendant.
