Cotation horizontale

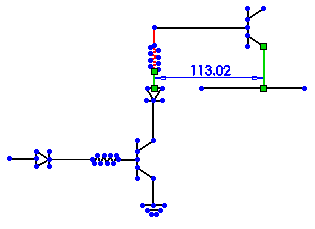

Vous pouvez spécifier une cote horizontale entre deux entités. La direction horizontale est définie par l'orientation de l'esquisse en cours.
Pour spécifier une cote horizontale:
-
Dans une esquisse ouverte, cliquez sur Cotation horizontale  (barre d'outils Cotations/Relations) ou sur Outils, Cotations, Horizontales.
Le pointeur prend la forme  .
-
Sélectionnez les deux entités à coter.
 Vous pouvez annuler les sélections précédentes en appuyant sur Echap. Par exemple, lors de la cotation de plusieurs entités à l'aide de l'outil Cotation horizontale , vous pouvez appuyer sur la touche Echap pour annuler la dernière sélection. Cela peut se révéler utile si vous sélectionnez par erreur une entité que vous ne souhaitiez pas coter.
-
Spécifiez la valeur dans la boîte de dialogue Modifier et cliquez sur  .
-
Cliquez sur un emplacement pour placer la cote.
|
|
