Tables de révisions

Vous pouvez insérer une table de révisions (bloc) et les symboles de révision associés dans une mise en plan. La table de révisions peut être liée au produit SolidWorks Workgroup PDM.

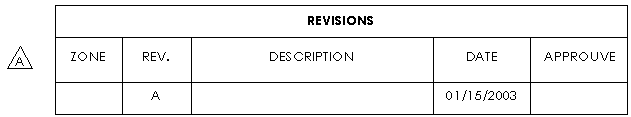

Insérez une table de révisions dans une mise en plan pour garder la trace des révisions du document, y compris les symboles de révisions. En plus des fonctionnalités communes à toutes les tables, vous pouvez sélectionner:

• Formes des symboles de révision

• Séquence alphabétique ou numérique

Les symboles de révision créent des notes dont le contour est défini par les propriétés de la table de révisions. Le numéro ou la lettre de la révision courante sont utilisés.

La dernière révision apparaît également sous REV dans le coin inférieur droit du fond de plan.

Dans les mises en plan avec plusieurs feuilles, vous pouvez définir des options pour activer une table de révisions sur la première feuille uniquement, lier les tables sur toutes les feuilles ou les garder indépendantes les unes des autres.

Pour définir les options relatives aux tables de révisions dans le document actif:

1. Cliquez sur Outils > Options > Propriétés du document > Tables > Révision.

2. Définissez les options et cliquez sur OK.

Pour insérer une table de révisions:

1. Cliquez sur Table de révisions dans la barre d'outils Table ou sur Insertion, Tables, Table de révisions.

2. Définissez les propriétés dans le PropertyManager Table de révisions , Cliquez sur OK .

   Les cellules vides peuvent être remplies en double-cliquant et en saisissant les informations pertinentes.

Pour ajouter une révision à une table (ajouter une ligne):

1. Cliquez à l'aide du bouton droit de la souris dans la table de révisions et sélectionnez Révisions, Ajouter une révision.

   Une révision est ajoutée dans la table avec la date actuelle. S'il y a déjà des révisions dans la table, la nouvelle révision apparaît sous la dernière et porte la lettre suivante dans la séquence.

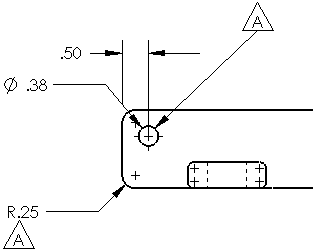

2. Cliquez pour placer un ou plusieurs symboles de révision dans la mise en plan. Pour ajouter une ligne d'attache, placez le symbole sur un sommet, une arête ou une face.

   Les symboles sont des annotations de type Note.

Pour ajouter plus de symboles de révision:

1. Dans une mise en plan contenant une table de révisions, cliquez sur Symbole de révision (barre d'outils Annotation) ou sur Insertion, Annotations, Symbole de révision.

   La mise en plan doit inclure une table de révisions avant de pouvoir y insérer un symbole de révision.

-ou-

A l'aide du bouton droit de la souris, cliquez sur la ligne de révision souhaitée dans la table de révisions et sélectionnez Révisions, Ajouter un symbole.

2. Définissez les propriétés dans le PropertyManager Symbole de révision. Ce PropertyManager utilise les mêmes conventions que le PropertyManager Note.

   Le symbole de révision utilise les paramètres de la table de révision pour la forme et le numéro ou la lettre de la révision.

3. Cliquez dans la zone graphique pour placer le symbole. Vous pouvez placer le symbole n'importe où et autant de fois que voulu tant que le Symbole de révision est actif.



Lorsque vous insérez des symboles de révision utilisant une Ligne d'attache automatique , vous devez placer le pointeur sur l'entité pour la mettre en surbrillance et attacher la ligne d'attache. Celle-ci n'apparaît pas avant que le pointeur soit placé sur l'entité. De cette façon, la ligne d'attache et les entités en surbrillance ne cachent pas le modèle ou la vue de mise en plan. d'un exemple avec des bulles.

4. Cliquez sur OK .

Pour modifier le style, la taille ou le format du texte d'un symbole de révision:

1. Sélectionnez un symbole de révision existant.

2. Modifiez le symbole dans le PropertyManager Note.

Note liée au niveau de révision

Vous pouvez lier une note (généralement dans le coin inférieur gauche du fond de plan) à la lettre de révision afin qu'elle soit synchronisée.

Pour synchroniser la révision dans une note:

1. Sans table de révisions dans la mise en plan, cliquez à l'aide du bouton droit de la souris et sélectionnez Editer le fond de plan.

2. Cliquez sur Note (barre d'outils Annotation) ou sur Insertion, Annotations, Note.

3. Cliquez dans la zone graphique pour placer la note.

4. Dans le PropertyManager, sous Format du texte, cliquez sur Lier à la propriété .

5. Dans la boîte de dialogue, cliquez sur Propriétés du fichier.

6. Dans la boîte de dialogue Résumé information, sur l'onglet Personnaliser:

   1. Sélectionnez Révision dans Nom de la propriété.

   2. Cliquez dans Valeur / Expression de texte et appuyez sur la barre d'espacement.

   3. Cliquez sur OK.

7. Dans la boîte de dialogue Lier à la propriété, sous Utiliser les propriétés personnalisées du, sélectionnez Révision dans la liste, puis cliquez sur OK.

8. Cliquez sur OK .

9. Cliquez à l'aide du bouton droit de la souris dans la zone graphique et sélectionnez Editer la feuille.

10. Insérez une table de révisions.

11. Cliquez à l'aide du bouton droit de la souris dans la table de révisions et sélectionnez Révisions, Ajouter une révision.

    La note affiche le dernier niveau de révision.
