Sélection dans une vue en coupe
Vous pouvez sélectionnez les faces, arêtes et sommets créés par une vue en coupe d'une pièce ou d'un assemblage.
Vous ne pouvez pas ouvrir une esquisse sur une face en coupe.
Propriétés de mesure et de section
-

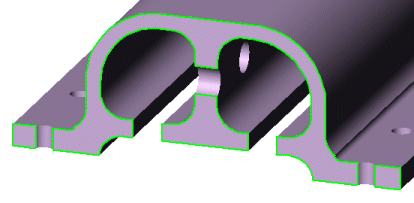

Sélectionnez une face sur le plan de coupe pour calculer ses propriétés de section. Sélectionnez les arêtes ou les sommets à mesurer.
-

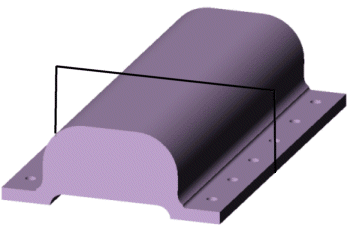

Sélectionnez les faces tronquées pour mesurer leur longueur ou calculer les propriétés de section. Les faces tronquées sont des faces coupées par le plan de coupe.
|
|
|

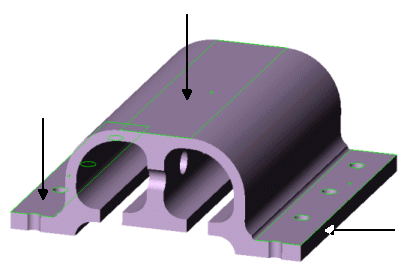

Faces tronquées
|
Convertir les entités
En dehors des fonctions Mesurer et Propriétés de section, les faces tronquées réagissent comme si elles n'étaient pas tronquées. Par exemple, si vous ouvrez une esquisse sur une face tronquée et que vous
convertissez les arêtes
, les arêtes de la face entière sont converties.
|
|
|
La face entière est convertie.
|
