Congé de face surfacique
Pour créer un congé de face entre des surfaces:
-
Créez deux surfaces (elles n'ont pas besoin d'être adjacentes).
-
Cliquez sur Congé
(barre d'outils Fonctions) ou sur Insertion, Surface, Congé/Arrondi.
-
Dans le PropertyManager, sous Type de congé, sélectionnez Congé de face.
-
Sous Objets à arrondir, définissez la valeur du Rayon
.
-

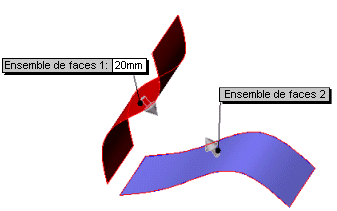

Dans la zone graphique, sélectionnez la première face à arrondir pour définir l'Ensemble de faces 1. La flèche d'aperçu indique la direction du congé de face.
-
Cliquez dans Ensemble de faces 2, puis sélectionnez la seconde face à arrondir dans la zone graphique. Si nécessaire, cliquez sur Inverser la face normale
de sorte que les flèches pointent l'une vers l'autre.
-
Définissez les autres options du PropertyManager. Sous Options de congé, les options Restreindre les surfaces ne s'appliquent qu'aux congés de face utilisant des surfaces:
-
-
Ajuster et attacher. Permet d'ajuster les faces arrondies et de coudre les surfaces en un seul corps surfacique.
-
Ne pas ajuster et attacher. Permet d'ajouter une nouvelle surface avec congé, mais n'ajuste pas les faces et ne coud pas les surfaces.
-
Cliquez sur OK
.
Congé de face avec l'option Ajuster et attacher sélectionnée.
