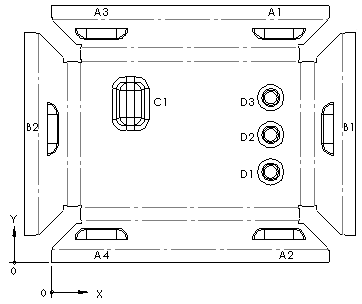

Vous pouvez insérer une table de poinçonnage dans la vue à l'état déplié de pièces de tôlerie dans les mises en plan.

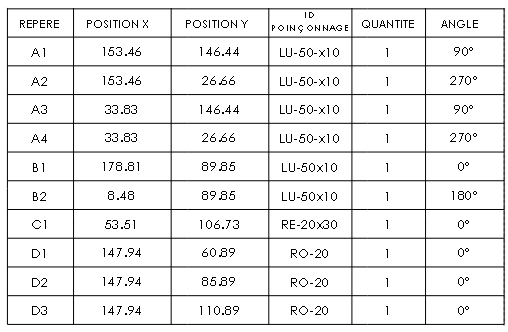

Les tables de poinçonnage contiennent les fonctions des formes et des bibliothèques utilisées dans les corps de tôlerie, dont :
- Repère
- Annotation ajoutée à chaque fonction de poinçonnage à l'état déplié
- Position X
- Distance depuis l'axe X jusqu'au point d'intersection de l'outil
- Position Y
- Distance depuis l'axe Y jusqu'au point d'intersection de l'outil
- ID poinçonnage
- Propriété de la fonction de bibliothèque/l'outil de forme utilisé dans le composant
- Quantité
- Nombre d'utilisations de l'outil de forme/la fonction de bibliothèque à l'état déplié
- Angle
- Angle entre l'axe X et l'outil
