Exemple - Copier avec les contraintes
Cet exemple vous montre comment inclure des contraintes lorsque vous créez des instances supplémentaires d'un composant dans un assemblage.
Cet exemple contient un assemblage d'attache contenant une goupille, une articulation et un levier. La goupille comporte deux contraintes la retenant en position, une concentrique et une coïncidente. Vous devez créer deux nouvelles instances de la goupille. Des contraintes identiques à celles utilisées dans la goupille d'origine doivent être utilisées dans les nouvelles goupilles.
 |
1 - Goupille
2 - Articulation
3 - Levier
|
Pour la première nouvelle instance de la goupille, spécifiez une nouvelle référence pour la contrainte concentrique et réutilisez la référence pour la contrainte coïncidente.
- Ouvrez l'assemblage d'attache.
- Cliquez sur Copier avec les contraintes
(barre d'outils Assemblage) ou sur .
-
Dans le PropertyManager, pour Composants sélectionnés, sélectionnez la goupille dans la zone graphique.
Deux contraintes, une concentrique et une coïncidente, sont répertoriées sous Contraintes.
- Cliquez dans la case de sélection sous la contrainte concentrique.
La référence de contrainte est mise en surbrillance dans la zone graphique.
-

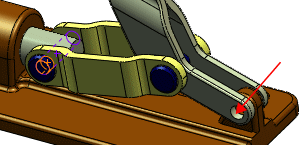

Sélectionnez l'orifice de l'articulation comme indiqué :
Dans la zone graphique, un aperçu de la goupille apparaît dans l'orifice et la référence de contrainte pour la contrainte suivante est mise en surbrillance. Dans le PropertyManager, la case de sélection pour la contrainte coïncidente est mise en surbrillance.
Spécifiez maintenant la référence pour la contrainte coïncidente. Comme les deux pattes du levier sont coplanaires, la nouvelle goupille peut utiliser la même référence que la goupille d'origine.
- Dans le PropertyManager, pour la contrainte coïncidente, sélectionnez Répéter pour utiliser la référence de contrainte de la goupille d'origine.
- Cliquez sur
.La copie de la goupille est ajoutée à l'assemblage. La case de sélection est décochée de sorte que vous puissiez ajouter une autre copie.
Ajoutez maintenant une goupille qui copie les contraintes de l'instance d'origine, mais utilise de nouvelles références pour les deux contraintes.

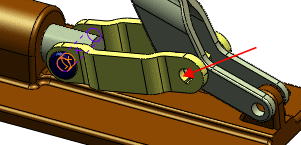

- Sélectionnez l'orifice dans le levier.
- Dans le PropertyManager, pour la contrainte coïncidente, décochez Répéter.
- Sélectionnez la face plate du levier comme référence de contrainte pour la contrainte coïncidente pour cette copie de la goupille.
- Cliquez deux fois sur .
Les copies de la goupille apparaissent dans l'arbre de création. Leurs contraintes apparaissent dans le dossier Contraintes
.
