Déplacements du palier en raison de la raideur

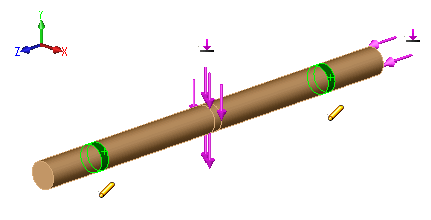

Considérons un arbre comportant deux déplacements de type palier appliqués sur des faces cylindriques avec une raideur : K R(radiale) et K a (axiale) . Deux chargements sont appliqués : F v (direction verticale) et F a (direction axiale) comme illustré.

Le déplacement Y moyen des paliers est le suivant : dy = bsp; Fv / (2 KR)

Le déplacement Z moyen des paliers est le suivant : dz = Fa / (2 Ka)

REMARQUE: Si vous définissez des connecteurs de type palier en modélisant les faces du logement, les équations ci-dessus représentent des déplacements relatifs moyens de l'arbre par rapport au logement.
