Tôles pliées balayées

Vous pouvez créer des plis composés dans les pièces de tôlerie à l'aide de l'outil Tôle pliée balayée.

L'outil Tôle pliée balayée est similaire à l'outil Balayage ; vous devez disposer d'un profil et d'une trajectoire pour créer la tôle pliée. Pour créer une tôle pliée balayée, vous avez besoin d'une esquisse ouverte comme profil et d'une trajectoire de profil ouverte ou d'une série d'arêtes existantes dans une pièce de tôlerie.


Aucune découpe, trou, chanfrein ou filet sur la région du pli de la tôle pliée balayée n'apparaît dans l'état déplié.

  1. Ouvrez dossier_d’installation\samples\whatsnew\sheetmetal\swept_bend.sldprt.

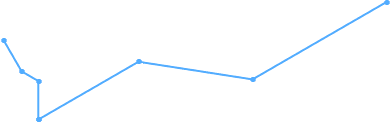

    Une pièce avec deux esquisses s'ouvre.

  2. Cliquez sur Tôle pliée balayée tool_swept_flange_sheet_metal.gif (barre d'outils Tôlerie) ou sur Insertion > Tôlerie > Tôle pliée balayée.
  3. Dans l'arbre de création FeatureManager, sélectionnez :
    1. Sketch2 comme Profil PM_profile.gif.
    2. Sketch1 comme Trajectoire PM_path.gif.
  4. Cliquez sur PM_OK.gif.

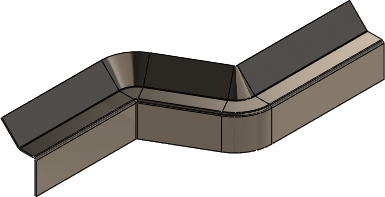

    La tôle pliée balayée est réalisée.

Sujet parent : Tôlerie
