Design Clipart
Mit Design Clipart können Sie nach vielen Elementen von SolidWorks, DWG- und DFX-Dateien suchen und diese wiederverwenden.
Funktionsweise von Design Clipart
Design Clipart durchsucht über die SolidWorks Datei- und Modellsuche
bestimmte Ordner, indiziert Dateien und extrahiert Daten, die Sie in SolidWorks wiederverwenden können.
-
Teile werden als Features (lineare Austragungen und Schnitte), Skizzen und Blöcke indiziert.
-
Features werden als Skizzen indiziert.
-
Zeichnungen werden als allgemeine Tabellen und Blöcke indiziert.
-
DWG/DXF-Dateien werden als Tabellen, Blöcke und Ansichten indiziert.
Die Quelldateien werden bei der Indizierung nicht geändert.
Verwenden der SolidWorks Suche
|
|
|
Die während der Indizierung erstellten Bilder werden bei einer SolidWorks Suche nach Dateien und Modellen auf der Registerkarte
Suche
 als Miniaturbilder angezeigt. Ziehen Sie die Miniaturbilder in SolidWorks Dateien, um die indizierten Elemente neu zu erstellen.
|
|
|
|
|
|
Wählen Sie in den Suchergebnissen ein Miniaturbild für eine indizierte Datei aus, und klicken Sie auf der Kontext-Symbolleiste auf  , um auf der Registerkarte Suche ein Miniaturbild des indizierten Elements anzuzeigen.

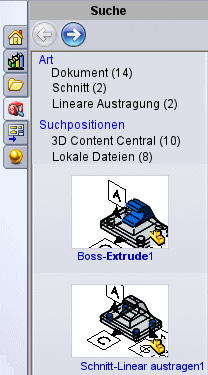

Im SolidWorks Suchfeld wird der Suchpfad zum Element angezeigt. Auf der Registerkarte Suche sind die Elemente nach Art und Suchorte gefiltert.
Wenn Sie z. B. Boss-Extrude1 (Aufsatz-Linear austragen1) im gezeigten Bild auswählen, wird auf der Registerkarte Suche ein weiteres Miniaturbild der indizierten Skizze3 eingeblendet.
Der Pfad zur linearen Austragung wird im SolidWorks Suchfeld angezeigt.
|
|
Sofortige Indizierung einer ausgewählten Datei mit Design Clipart:
-
Verwenden Sie die SolidWorks Suche nach Dateien und Modellen bsp;, um nach der Datei zu suchen.
-
Doppelklicken Sie auf der Registerkarte Suche auf das Miniaturbild der Datei.
In einer Meldung werden Sie gefragt, ob die Datei indiziert werden soll.
-
Klicken Sie auf Ja.
Die Datei wird geöffnet, indiziert und anschließend wieder geschlossen. Auf der Registerkarte Suche werden Miniaturbilder der indizierten Elemente angezeigt.
Verwenden von Design Clipart mit dem SolidWorks Taskplaner:
-
Erstellen Sie einen Ordner für die Indizierung, und legen Sie die zu indizierenden Dateien dort ab.
-
Klicken Sie auf Optionen
, Dateipositionen. Wählen Sie unter Ordner anzeigen für die Option Suchpfade aus. Fügen Sie den Indizierungsordner unter Ordner hinzu, und klicken Sie auf OK.
-
Klicken Sie auf Optionen , Suche, und wählen Sie Indizierung täglich ansetzen, um Dateien in Suchpfaden automatisch zu indizieren.
-
Legen Sie eine Tägliche Startzeit und Tägliche Stoppzeit für die Desig Clipart Indizierung fest (die Standardstartzeit lautet 23 Uhr).
Der Taskplaner führt die Indizierung zum angegebenen Zeitpunkt aus.
Wenn der Zeitpunkt für eine täglich angesetzte Indizierung um mehr als zwei Stunden verpasst wird, versucht Design Clipart nicht, diese geplante Indizierung am nächsten Tag auszuführen. Wenn Sie z. B. die Startzeit für die Indizierung auf 23 Uhr einstellen, den Computer jedoch um 18 Uhr herunterfahren und am nächsten Morgen um 9 Uhr wieder hochfahren, wird die am Vorabend versäumte Indizierung nicht ausgeführt.
Wiederverwenden von Design Clipart Elementen:
-
Indizieren Sie eine Datei einzeln oder mit dem Taskplaner.
-
Führen Sie eine SolidWorks Suche aus, um nach einem Design Clipart Element zu suchen.
-
Öffnen Sie ein Modell, zu dem das Element hinzugefügt werden soll.
-
Ziehen Sie das Element in die Datei.
