DimXpert Positionsbemaßung
Mit dem Werkzeug Positionsbemaßung
werden lineare und Winkelbemaßungen zwischen zwei
DimXpert Features

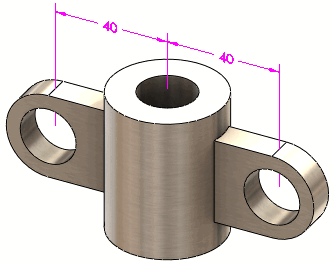

(mit Ausnahme von Oberflächen-, Verrundungs-, Fasen- und Taschen-Features) angewendet. Im Folgenden wird der Abstand zwischen zwei einfachen Bohrungen bemaßt.
Verwenden des DimXpert Werkzeugs Positionsbemaßung:
-
Klicken Sie auf Positionsbemaßung (DimXpert Symbolleiste), oder wählen Sie Extras, DimXpert, Positionsbemaßung.
-
Wählen Sie die Fläche des Ursprungs-Features aus.
Eine Kantenauswahl wird nur bei Erstellung einer Bemaßung zwischen zwei Ebenen unterstützt. Die entsprechende Vorgehensweise ist weiter unten beschrieben.
Im Grafikbereich wird die Feature-Auswahl angezeigt. Die Bohrung ist bereits ausgewählt. Wählen Sie bei Bedarf in der Feature-Auswahl einen anderen Feature-Typ aus.
-
Klicken Sie auf die Fläche des Toleranz-Features.
Die Feature-Auswahl bleibt eingeblendet. Für das Toleranz-Feature ist der standardmäßige Feature-Typ ausgewählt. Wählen Sie bei Bedarf in der Feature-Auswahl einen anderen Feature-Typ aus. Jetzt kann die Positionsbemaßung platziert werden.
-
Klicken Sie, um die Bemaßung zu platzieren.
Der
PropertyManager "DimXpert"
wird angezeigt. Die ausgewählten Bohrungs-Features werden unter Referenz-Features als Ursprungs-Feature
und Toleranz-Feature
aufgelistet.
|
|
-
Klicken Sie bei Bedarf auf Features austauschen  , um die Features auszutauschen.
-
Im Allgemeinen können Sie Bemaßungen an eine beliebige Kante des Features anfügen. Wählen Sie die Bemaßung aus, und platzieren Sie die Bemaßung mit Hilfe des Ziehpunkts neu.
|
-
Legen Sie die übrigen Optionen im PropertyManager fest, und klicken Sie auf
.
Der DimXpertManager wird aktualisiert und beinhaltet Feature und Bemaßungsart.
Platzieren einer Positionsbemaßung zwischen zwei Ebenen mit Hilfe der Kantenauswahl:
-
Klicken Sie auf Positionsbemaßung (DimXpert Symbolleiste), oder wählen Sie Extras, DimXpert, Positionsbemaßung.
-
Wählen Sie eine lineare Kante aus, die von zwei parallelen Flächen begrenzt wird, die senkrecht zur Kante verlaufen.
-
Klicken Sie, um die Bemaßung zu platzieren.
-
Legen Sie die Optionen im PropertyManager fest, und klicken Sie dann auf .
Anmerkungen
Bemaßung:
Lineare Bemaßungen werden zwischen folgenden Elementen angewendet:
-
Eine Kombination von zwei parallelen Ebenen-, Achsen- oder Linien-Features
-
Zwei Punkte
-
Ein Punkt und ein Ebenen-, Achsen- oder Linien-Feature
-
Paare von Achsen und Linien, die schief sind (schneiden sich nicht und sind nicht parallel):
Winkelbemaßungen werden zwischen einer Kombination von zwei nicht-parallelen Ebenen-, Achsen- oder Linien-Features angewendet.
Lineare oder Winkelbemaßungen können auf folgende Features angewendet werden:
-
Punkt-Features. Punkt überschneiden und Kugel
-
Ebenen-Features: Ebene, Kerbe, Breite und Ebene überschneiden
-
Achsen- und Linien-Features. Kegel, Zylinder, Aufsatz, Einfache Bohrung, Stirnsenkungsbohrung, Formsenkungsbohrung, Schlitz und Linie überschneiden
-
Punkt: Punkt überschneiden
Toleranz/Genauigkeit: Die Standardtoleranz und -genauigkeit für Positionsbemaßungen wird unter Extras, Optionen, Dokumenteigenschaften, DimXpert, Positionsbemaßung festgelegt.
