DimXpert – Toleranzstatus anzeigen
Mit dem DimXpert Werkzeug Toleranzstatus anzeigen
werden die
Fertigungs-Features
identifiziert, die vornehmlich unter Bemaßungs- und Toleranzaspekten vollständig mit Zwangsbedingungen versehen sind bzw. unzureichende oder zu viele Zwangsbedingungen aufweisen. Es werden jedoch auch bestimmte geometrische Beziehungen zwischen Features sowie die Ausrichtung der einzelnen Features relativ zu den Beschriftungsansichten berücksichtigt.
Anzeigen des DimXpert Toleranzstatus eines Teils:
-
Fügen Sie mit DimXpert einem Teil Bemaßungen und Toleranzen hinzu.
-
Klicken Sie auf Toleranzstatus anzeigen (DimXpert Symbolleiste), oder wählen Sie Extras, DimXpert, Toleranzstatus anzeigen.
In DimXpert werden die Feature-Flächen in den Standardfarben angezeigt, die die drei folgenden Statuszustände darstellen:
-
Unzureichende Zwangsbedingungen = gelb
-
Vollständige Zwangsbedingungen = grün
-
Zu viele Zwangsbedingungen = rot
|
|
-
Flächen, die nicht mit einer entsprechenden Farbe gekennzeichnet sind, sind keinem DimXpert-Feature und keiner DimXpert-Bemaßung bzw. -Toleranz zugeordnet.
-
Legen Sie unter Extras, Optionen, Systemoptionen, Farben, DimXpert (Unzureichende Zwangsbedingungen, Vollständige Zwangsbedingungen oder Zu viele Zwangsbedingungen) die Farbe für den Toleranzstatus fest.
|
|
Im DimXpertManager:
-
Features ohne Kennzeichnung hinter dem Namen sind vollständig mit Zwangsbedingungen versehen.
-
Features mit einem Pluszeichen (+) hinter dem Namen weisen zu viele Zwangsbedingungen auf.
-
Features mit einem Minuszeichen (-) hinter dem Namen weisen unzureichende Zwangsbedingungen auf.
|
|
-
Klicken Sie erneut auf Toleranzstatus anzeigen oder auf einen anderen SolidWorks Befehl, um den Toleranzstatus-Modus zu beenden.
Beispiele
Anhand dieser Beispiele wird veranschaulicht, welche Auswirkungen Bemaßungen und Toleranzen auf den Toleranzstatus haben.
Vollständige Zwangsbedingungen
Plus-/Minus-Bemaßungen
|
|
|
|
|
|

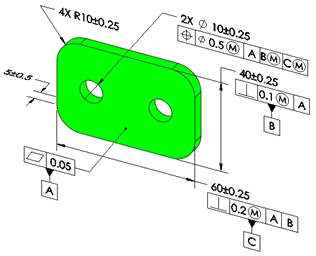

Form- und Lagetoleranzen
|
|
|
|
|
Unzureichende Zwangsbedingungen
|
|
|

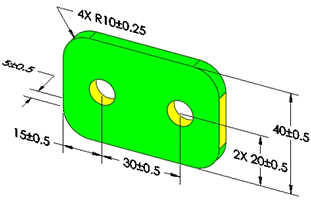

In diesem Beispiel fehlt dem Muster mit zwei Bohrungen eine Größentoleranz, und die rechte Ebene ist weder bemaßt noch mit Toleranzen versehen.
|
|
|
|
|
|
In diesem Beispiel sind die Bohrungen nicht in horizontaler Richtung platziert, und bei den Eckenverrundungen fehlt eine Größentoleranz.
|
|
|
|
|
Zu viele Zwangsbedingungen
|
|
|

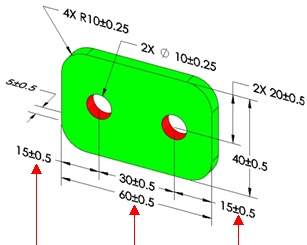

Das Bohrungsmuster ist sowohl in Bezug auf die rechte als auch die linke Ebene positioniert, und zwischen der rechten und linken Ebene ist eine Bemaßung vorhanden.
Wenn Sie eine der vier Bemaßungen für die vier Features bsp;entfernen, wird die Bedingung "Zu viele Zwangsbedingungen" gelöst.
|
|
Informationen zu Plus-Minus-Toleranzen
Wenn Sie nur Plus-/Minus-Toleranzschemata (keine Form- und Lagetoleranzen) verwenden, kann ein Teil in verschiedenen Fällen nicht vollständig mit Zwangsbedingungen versehen sein. Dies ist jedoch meistens der Fall, wenn Sie Features auf gemeinsamen Mittellinien und Achsen erstellen, d. h. wenn der Abstand zwischen den Features gleich Null ist.
Beispiele
|
|
|
|
In diesem Teil gibt es keine Bemaßungen oder Toleranzen, die die Koaxialität der Durchmesser von 12.3 Zoll und 50 Zoll steuern. Es gibt ebenfalls keine Bemaßungen oder Toleranzen, die den vertikalen Offset zwischen der Durchmesserbohrung von 12.3 Zoll und der 8.5 Zoll breiten Kerbe steuern.
|
In diesem Teil gibt es keine Bemaßungen oder Toleranzen, die die Koaxialität der drei Durchmesser steuern.
|
|
|
|
|
|
|
|
Wenn Sie auf Toleranzstatus anzeigen klicken, weisen verschiedene Features unzureichende Zwangsbedingungen auf (gelb markiert).
|
|
|
|
|
|
|
|
Wenn Sie diese Toleranzschemata anwenden, sind alle Features vollständig mit Zwangsbedingungen versehen.
|
Implizierte Zwangsbedingungen
DimXpert für Teile erkennt beim Überprüfen des Toleranzstatus die implizierten vertikalen und horizontalen Zwangsbedingungen von Features.
Beispiel
|
|
|
Die obere Ebene ist durch ein Linie-überschneiden-Feature und eine horizontale Zwangsbedingung vollständig mit Zwangsbedingungen versehen.
|
Tangentialitätszwangsbedingungen
DimXpert für Teile berücksichtigt die Auswirkungen der Tangentialität zwischen Ebenen und Zylindern auf Bemaßungen, Toleranzen und den Zwangsbedingungsstatus. Alle DimXpert Funktionen für Teile unterstützen und berücksichtigen Tangentialitätszwangsbedingungen.
|
Tangentialitätszwangsbedingungen liegen vor, wenn eine Ebene und ein Zylinder aneinandergrenzen.
|
|
|
|
|
Zu den Zylinder-Features gehören Aufsätze, Zylinder und einfache Bohrungen.
|
Die winklige Ebene und die angrenzenden tangentialen Zylinder sind vollständig mit Zwangsbedingungen versehen.
|
Unter dem entsprechenden Feature wird im DimXpertManager eine Beschriftung des Typs Tangentialität angezeigt. Tangentialitätsbeschriftungen verfügen über ein Ursprungs-Feature und ein Toleranz-Feature.
Tangentialitätszwangsbedingungen werden für Taschen-Features unterstützt. Sie werden nicht für Verrundungs-, Kerben- oder Schlitz-Features erstellt, da diese Features über eine integrierte, implizierte Tangentialität verfügen.
