Beispiel - Trimmen auf richtige Länge in der Zuschnittsliste

Verwenden Sie Trimmen/Verlängern (Schweißkonstruktions-Symbolleiste), um beide Enden des Querbauteils bündig auf die Flächen der Seitenbauteile zu trimmen, so dass in der Zuschnittsliste die richtige Länge (270) angezeigt wird.

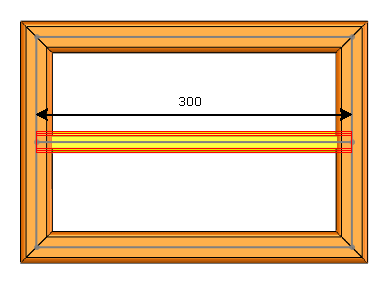

Vor dem Trimmen

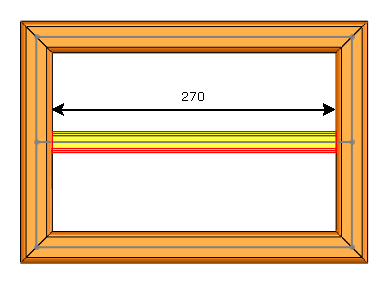

Nach dem Trimmen
