Beispiel einer 2D-zu-3D-Konvertierung

Die Originalzeichnung wird in ein Teildokument als Skizze1 importiert.

Die Skizzenelemente in der linken unteren Ecke werden zur Ansicht Vorne.

Die Seite links oben wird zur Ansicht Oben.

Die Seite rechts unten wird zur Ansicht Rechts.

Die obere rechte Seite ist eine Hilfsansicht.





Die Ansicht Vorne befindet sich links unten. Die Ansichten Oben, Rechts und Hilfsskizze sind senkrecht zur Ansicht Vorne gefaltet.





In einer isometrischen Ansicht wird die Ausrichtung der Skizzen angezeigt.

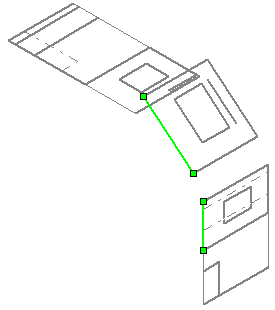

Richten Sie die linken Kanten der Hilfsskizze und Skizze Oben aus, dann die Skizze Rechts und Hilfsskizze.

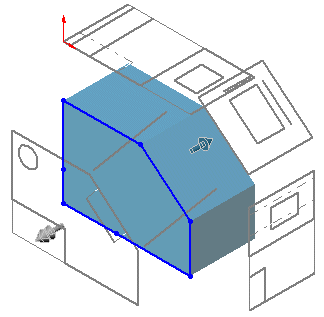

Tragen Sie das Basis-Feature linear aus.





Erstellen Sie Schnitt- oder Linear-Austragen-Features. In diesem Beispiel werden eine runde Bohrung, eine rechteckige Bohrung und eine rechteckige Kerbe erstellt, um das Teil zu vervollständigen.
