Stil

Sie können Formate ähnlich wie Absatzformate in Textverarbeitungsdokumenten für Bemaßungen und verschiedene Beschriftungen (Bezugshinweise, Form- und Lagetoleranzen, Symbole zur Angabe der Oberflächenbeschaffenheit, Schweißnahtsymbole) definieren. Wenn Sie Stile mit Beschriftungen verwenden, können Sie gemeinhin verwendete Symbole wiederholen. Mit Stilen können Sie:

• Eine Bemaßungs- oder Beschriftungseigenschaft als Teil eines Stils speichern.

• Stile benennen, damit sie referenziert werden können.

• Stile auf mehrere Bemaßungen oder Beschriftungen anwenden.

• Stile hinzufügen, aktualisieren, löschen.

• Stile speichern und laden. Sie können auch Bemaßungsformate laden, die in anderen Dokumenten erstellt wurden und sich in anderen Ordnern befinden.

• Verwenden Sie die Stile global in der Konstruktionsbibliothek.

Stile verfügen unter anderem über die folgenden Funktionen:

• Wenn Sie eine Beschriftung hinzufügen, können Sie ein Element mit einem Stil vorauswählen. Dieser Stil wird dann zum Standard für das neue Element. Wenn Sie zuerst auf eine Position klicken, wird kein Stil für die neuen Elemente verwendet.

• Stile können nicht auf Bemaßungen angewendet werden, die durch Bohrungsbeschreibungen erstellt wurden.

• Wenn Sie Bemaßungen mit Hilfe von Modellelemente einfügen aus einem Teil oder einer Baugruppe in eine Zeichnung einfügen, gehören die Stile der Bemaßungen zum ursprünglichen Modell, und Sie können den eingefügten Bemaßungen keine Zeichnungsstile zuweisen. Die Teil- oder Baugruppenstile können stattdessen in die Zeichnung geladen werden. Änderungen, die an den Stilen in der Zeichnung vorgenommen werden, wirken sich in diesem Fall auch auf die Stile im Teil- oder Baugruppendokument aus.

• Teil- und Baugruppenstile können in Zeichnungen geladen werden. Änderungen an Stilen in den Zeichnungen wirken sich auf die Stile im Teil- oder Baugruppendokument aus.

Die Erweiterungen für Stile sind:

Die Dateierweiterung, .sldfvt, wird auch von Stilen unterstützt.

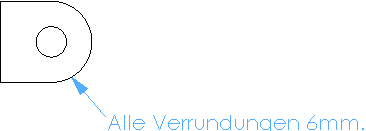

In diesem Beispiel wird gezeigt, wie Beschriftungsstile für Bezugshinweise verwendet werden.

Stil zu einem Dokument hinzufügen:

1. Wählen Sie eine oder mehrere Bemaßungen oder Beschriftungen aus.

2. Bearbeiten Sie die Bemaßungs- oder Beschriftungseigenschaften im PropertyManager oder im Dialogfeld.

3. Klicken Sie auf Stil hinzufügen oder aktualisieren .

4. Geben Sie im Dialogfeld einen Namen ein unter Geben Sie einen neuen Namen ein, oder wählen Sie einen bestehenden aus, und klicken Sie auf OK.

Stil auf eine Bemaßung oder Beschriftung anwenden:

1. Wählen Sie eine oder mehrere Bemaßungen oder Beschriftungen aus.

2. Wählen Sie im PropertyManager oder Dialogfeld einen Stil in Aktuellen Stil einstellen aus.

Speichern eines Stils zur Verwendung in einer anderen Zeichnung:

1. Wenn ein Stil in Aktuellen Stil einstellen angezeigt wird, klicken Sie auf Speichern eines Stils .

2. Gehen Sie im Dialogfeld Speichern unter zu dem Ordner, in dem die Datei gespeichert werden soll, bearbeiten Sie einen Dateinamen, wenn nötig, und klicken Sie auf Speichern.

   Um einen Stil zu einer Konstruktionsbibliothek hinzuzufügen, speichern Sie in in Dokumente und Einstellungen\All Users\Application Data\SolidWorks\SolidWorks Version\design library\annotations.

Laden eines Stils in einer Zeichnung:

1. Klicken Sie auf Stil laden .

2. Gehen Sie im Dialogfeld Öffnen zum entsprechenden Ordner, und wählen Sie eine oder mehrere Dateien aus.

   Sie können mehrere Stildateien auswählen, indem Sie die Umschalt- oder Strg-Taste verwenden.

3. Klicken Sie auf Öffnen .

   Die geladenen Stile werden in der Liste Aktuellen Stil einstellen eingeblendet.

Stil aktualisieren:

1. Wählen Sie eine Bemaßung oder Beschriftung mit dem Stil aus.

2. Bearbeiten Sie die Bemaßungs- oder Beschriftungseigenschaften.

3. Klicken Sie auf Stil hinzufügen oder aktualisieren .

4. Wählen Sie den Stilnamen aus der Liste aus, wählen Sie Alle Beschriftungen, die mit diesem Stil verknüpft sind, aktualisieren, und klicken Sie auf OK.

5. Klicken Sie auf der Standard-Symbolleiste auf Modellneuaufbau , oder klicken Sie auf Bearbeiten, Modellneuaufbau, um die mit dem Stil verknüpften Beschriftungen zu aktualisieren.

Verknüpfung mit einem Stil brechen:

1. Klicken Sie auf Stil hinzufügen oder aktualisieren .

2. Wählen Sie den Stilnamen aus, wählen Sie Alle Verknüpfungen zu diesem Stil brechen, und klicken Sie auf OK.

   Die Bemaßungen und Beschriftungen behalten die Eigenschaften bei, die früher durch den Stil hinzugefügt wurden, es sei denn, die Elemente werden auf den Dokumentenstandard zurückgesetzt (siehe unten).

Löschen eines Stils:

1. Wählen Sie einen Stil aus der Liste Aktuellen Stil einstellen aus.

2. Klicken Sie auf einen Stil löschen .

   Der aktuelle Stil ist auf <KEIN> gesetzt. Die Bemaßungen und Beschriftungen behalten die Eigenschaften bei, die früher durch den Stil hinzugefügt wurden, es sei denn, die Elemente werden auf den Dokumentenstandard zurückgesetzt.

Bemaßungs- oder Beschriftungseigenschaften auf den Dokumentenstandard zurücksetzen:

1. Wählen Sie Bemaßungen oder Beschriftungen mit Stilen aus.

2. Klicken Sie auf Anwenden der Standardattribute auf ausgewählte Elemente .

   Das Bemaßungsformat wird auf <KEIN> (den Dokumentenstandard) zurückgesetzt.

   Durch die Auswahl von <KEIN> unter Stil wird die Bemaßung oder Beschriftung von dem Stil getrennt, behält aber die bereits zugewiesenen Eigenschaften bei. Um die Bemaßungs- oder Beschriftungseigenschaften zurückzusetzen, verwenden Sie die Option Anwenden der Standardattribute auf ausgewählte Elemente. Die Bestimmung <KEIN> weist darauf hin, dass die Bemaßung mit keinem Stil verknüpft ist. Spätere Änderungen an Stilen werden nicht angewendet.
