Block einfügen - PropertyManager

Sie können in ein Dokument Blöcke einfügen.

Einzufügende Blöcke

  • Blöcke öffnen. Führt die aktuellen Blockdokumente im FeatureManager auf.

  • Durchsuchen. Ermöglicht die Suche nach bereits bestehenden Blöcken, die in das aktuelle Dokument eingefügt werden können.

  • Verknüpfung zu Datei. Wählen Sie diese Option aus, damit Änderungen, die in der Originaldatei gemacht wurden, auf alle referenzierten Blockkopien übertragen werden.

Parameter

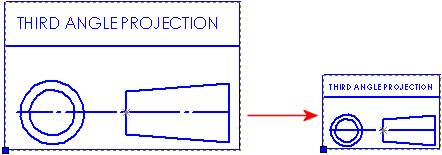

  • Blockmaßstab . Ändert die Standardgröße des Blocks, den Sie einfügen. Referenzierte Blockkopien werden um ihre Einfügepunkte skaliert.

  • Blockrotation . Ändert den Winkel, in dem der Block eingefügt wird. Mit positiven Werten wird der Block gegen den Uhrzeigersinn gedreht. Referenzierte Blockkopien werden um ihre Einfügepunkte gedreht.

Hinweislinie und Layer werden nur in Zeichnungsdokumenten verwendet.

Hinweislinie

Blockhinweislinien verfügen über einen Verankerungspunkt (das Ende ist mit dem Block verankert) und einen Anfügepunkt (das Ende ist an das Modell oder Zeichenblatt angefügt). Wenn Sie einer referenzierten Blockkopie eine Hinweislinie hinzufügen, wird sie standardmäßig am Einfügepunkt verankert. Sie können den Verankerungspunkt der Hinweislinie innerhalb des Blocks an eine beliebige Stelle ziehen.

Hinweislinie

Keine Hinweislinie .

Gerade Hinweislinie

Geknickte Hinweislinie

Pfeilart. Wählen Sie einen Stil aus.

Layers

Layer . Für Zeichnungen mit benannten Layers.
