PropertyManager Ebeneneigenschaften
Nach dem Hinzufügen einer Ebene in einer 3D-Skizze können Sie Informationen über die Ebene hinzufügen oder modifizieren.
Anzeigen von Ebeneneigenschaften:
Wählen Sie die 3D-Ebene aus, um den PropertyManager Ebeneneigenschaften anzuzeigen.
|
|
|
|
Ebene1 wird der 3D-Skizze hinzugefügt.
|
Ebene1 wird aktiviert.
|
Bestehende Beziehungen
Listet Beziehungen der Ebene auf.
Anzeigen von Beziehungen:
Wählen Sie die Einträge unter Bestehende Beziehungen
aus, um sie im Grafikbereich hervorzuheben.
Beziehungen hinzufügen
Listet Beziehungen auf, die hinzugefügt werden können.

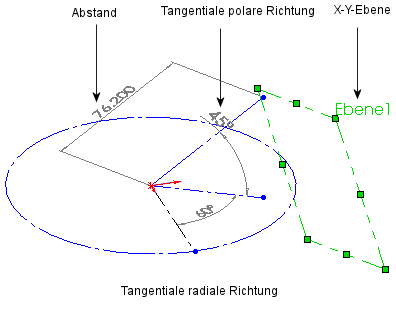

Parameter
Sucht auf der Grundlage von Winkeln und Koordinaten nach der Ebene im 3D-Raum.
|
|
Abstand. Zeigt den Abstand der Ebene vom Skizzenursprung in der X-, Y- oder Z-Richtung.
|
|
|
Tangentiale Radialrichtung. Steuert den Winkel zwischen der Projektion der Normalen auf die X-Y-Ebene und der X-Richtung.
|
|
|
Tangentiale Polarrichtung. Steuert den Winkel zwischen der Normalen und ihrer Projektion auf die X-Y-Ebene.
|
|
|
|
