Sie können Kante-Laschen zu einer oder mehreren Kanten hinzufügen.
Klicken Sie zum Anzeigen dieses PropertyManagers in einem Blechteil auf Kante-Lasche
(Blech-Symbolleiste).
Winkel
 |
Flanschwinkel |
Geben Sie einen Wert an. Wenn Sie Bis Kante und zusammenführen für Laschenlänge auswählen, um zwei Körper zu einem Mehrkörper-Teil zusammenzuführen, ist der Winkel gesperrt. Klicken Sie auf  , um die Sperre des Winkels aufzuheben und ihn zu ändern. |
 |
Fläche auswählen |
Wählen Sie eine Fläche aus, um die parallele oder senkrechte Beziehung für den Laschenwinkel festzulegen. |
| |
Senkrecht zu Fläche |
Setzt die Kante-Lasche senkrecht zur Fläche in Fläche auswählen. |
| |
Parallel zu Fläche |
Setzt die Kante-Lasche parallel zur Fläche in Fläche auswählen. |
Laschenlänge
| |
Endbedingung Länge |
Wählen Sie eine der folgenden Optionen aus:- Blind
- Erstellt eine Kante-Lasche basierend auf der Länge und Richtung, die Sie festlegen.
- Länge
- Richtung umkehren
 . Ändert die Richtung der Kante-Lasche.
-
Äußerer virtueller Eckpunkt

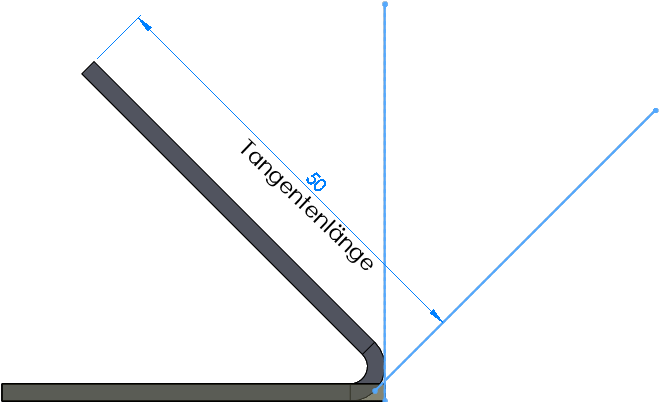

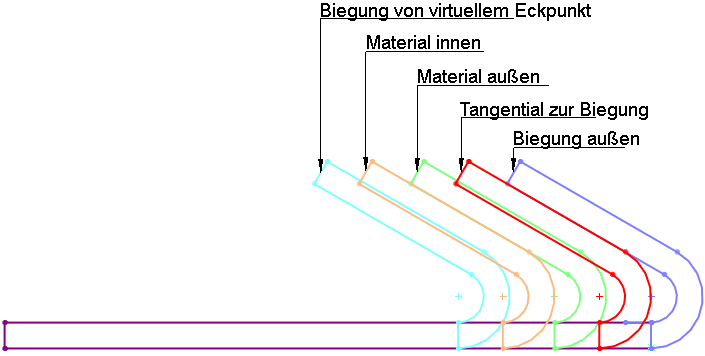

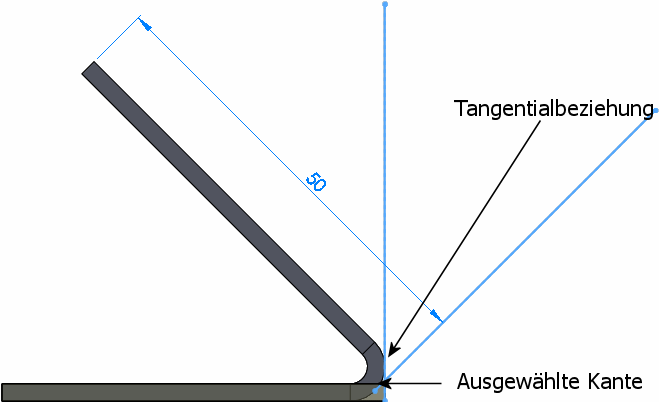

 , Innerer virtueller Eckpunkt  , Tangentiale Biegung  . Legt den Ursprung für die Bemaßungen fest. Mit einem virtuellen Eckpunkt wird ein Skizzenpunkt am virtuellen Schnittpunkt von zwei Skizzenelementen erstellt. Die Option Tangentiale Biegung ist für Biegungen verfügbar, die größer als 90º sind. Sie können damit die Tangentenlänge einer Lasche als Grundlage für die Längenberechnung verwenden. Sie können die Tangentenlänge ohne weitere Berechnungen eingeben.
- Bis Eckpunkt
- Erstellt die Kante-Lasche bis zu einem Eckpunkt, den Sie im Grafikbereich auswählen. Sie können die Kante-Lasche normal zur Laschenebene oder parallel zum Basis-Blech erstellen.
- Normal zur Laschenebene
- Der ausgewählte Eckpunkt ist deckungsgleich mit der Endfläche der Kante-Lasche.
- Parallel zum Basis-Blech
- Der ausgewählte Eckpunkt geht durch eine Ebene, die parallel zur Fläche des Basis-Blechs ist.
 |
 |
| Normal zur Laschenebene. Der rote Eckpunkt ist deckungsgleich mit der Endfläche der Kante-Lasche. (Die angezeigte Skizzenlinie dient zur Verdeutlichung.) |
Parallel zum Basis-Blech. Der rote Eckpunkt geht durch eine Ebene, die parallel zur Fläche des Basis-Blechs ist. (Die angezeigte Skizzenlinie dient zur Verdeutlichung.) |
- Bis Kante und zusammenführen
- Führt in einem Mehrkörper-Teil die ausgewählte Kante mit einer parallelen Kante in einem anderen Körper zusammen. Wählen Sie eine Bis-zu-Referenzkante auf dem zweiten Körper aus.
- Äußerer virtueller Eckpunkt , Innerer virtueller Eckpunkt
- Legt den Ursprung für die Bemaßungen fest.
- Wählen Sie eine Bis-zu-Referenzkante aus
|
Biegezugabe
Wählen Sie diese Option aus, um einen Biegezugabetyp und einen Wert für die Biegezugabe festzulegen.
Art des Freischnitts
Wählen Sie eine Art des Freischnitts aus, um Freischnitte hinzuzufügen, und wählen Sie anschließend den Freischnitttyp aus.
