Dokumenteigenschaften - Hilfsansichtsetiketten

Sie können für Hilfsansichtsetiketten Zeichnungseinstellungen auf Dokumentebene festlegen.

Um die entsprechende Seite zu öffnen, klicken Sie in einer geöffneten Zeichnung auf der Standard-Symbolleiste auf Optionen , wählen Sie die Registerkarte Dokumenteigenschaften aus, und klicken Sie dann auf Ansichtsetiketten > Hilfskizze.

Globale Zeichnungsnorm

Globale Zeichnungsnorm Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Basis-Hilfsansichtsstandard

Basis-Hilfsansichtsstandard
Wählen Sie eine der folgenden Normen aus:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Linienart

Linienart Wählen Sie Folgendes aus: eine Stil.
Linienstärke Wählen Sie Folgendes aus: eine Dicke oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein.

Hilfspfeiltext

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.

Ansichtsetikett-Text

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.

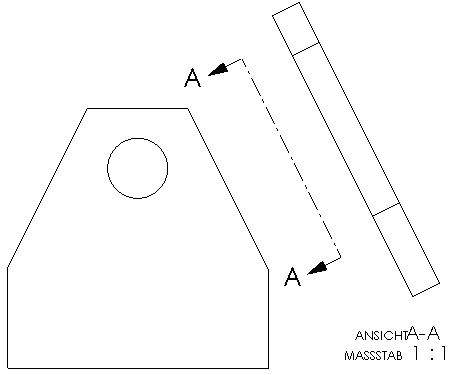

Beispiel für Ansichtsetikett

Etikettoptionen

Per Norm Aktivieren Sie diese Option, um die Basisnorm zu verwenden. Deaktivieren Sie die Option, um die Ansichtsetikettparameter wie folgt zu ändern:
  • Name. Wählen Sie einen Titel aus, der im Ansichtsetikett angezeigt werden soll.
  • Etikett. Legen Sie fest, wie der Etikettenbuchstabe, der dem Etikett in der Eltern-Ansicht entspricht, im Ansichtsetikett angezeigt werden soll.
  • Maßstab. Wählen Sie ein Etikett für den Maßstab aus.
  • Trennzeichen. Wählen Sie eine Anzeigeoption für den Maßstab aus:
    • Um den Maßstab mit zwei durch ein Trennzeichen getrennten Zahlen darzustellen, wählen Sie eine der folgenden Optionen aus:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Um den Maßstab als Verhältnis von zwei Zahlen gefolgt von X darzustellen, wählen Sie die Option # X aus.
    • Klicken Sie auf <Kein>, um den Maßstab auszublenden.
  • Wählen Sie eine Anzeigeoption für das Etikett aus:
    • Gestapelt. Zeigt den Namen und das Etikett über dem Maßstab übereinander an.
    • In einer Linie. Zeigt den Namen und das Etikett auf einer Linie an.
Etikett oberhalb Ansicht anzeigen Aktivieren Sie diese Option, um das Etikett oberhalb der Ansicht anzuzeigen.

Beispiele für Etikettoptionen

Name ANSICHT
HILFSANSICHT
<Kein>
Etikett X
X-X
X X
<Kein>
Maßstab MASSSTAB
MASSSTAB:
<Kein>
Trennzeichen X:X
X/X
(X/X)
(X:X)
# X
<Kein>

Layer

Layer
Wählen Sie einen Layer aus.
Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Die Layer-Einstellungen für Ansichtsetiketten auf Dokumentebene setzen die Ansichtsetiketteneinstellungen für Linienart außer Kraft.
