Dokumenteigenschaften - Schnittansichtsetiketten

Sie können für Schnittansichtsetiketten Zeichnungseinstellungen auf Dokumentenebene festlegen.

Um die entsprechende Seite zu öffnen, klicken Sie in einer geöffneten Zeichnung auf der Standard-Symbolleiste auf Optionen (Standard-Symbolleiste), wählen Sie die Registerkarte Dokumenteigenschaften aus, und klicken Sie dann auf Ansichtsetiketten > Schnitt.

Globale Zeichnungsnorm

Globale Zeichnungsnorm

Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Basis-Schnittansichtsstandard

Basis-Schnittansichtsstandard
Wählen Sie eine der folgenden Normen aus:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Linienart

Legt die Schnittlinienart und die Dicke für die Quellansicht fest.

Standardanzeige Zeigt eine durchgehende Schnittlinie in der Quellansicht an.
Alternativanzeige Zeigt eine getrennte Schnittlinie in der Quellansicht an.

Schnittpfeiltext

Schriftart

Ändert die Schriftart.

Etikettoptionen

Per Norm
Aktivieren Sie diese Option, um die Basisnorm zu verwenden. Deaktivieren Sie die Option, um die Ansichtsetikettparameter wie folgt zu ändern:

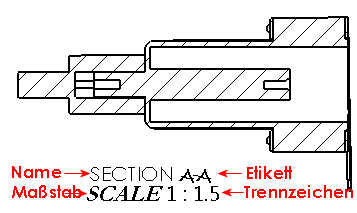

Name Legt den Titel des Ansichtsetiketts fest. Schriftart Legt die Schriftart des Ansichtsetiketts fest.
Etikett Legt die Darstellung des Buchstabens fest, der dem Etikett auf der Elternansicht entspricht. Schriftart Legt die Schriftart des Etiketts im Ansichtsetikett fest.
Maßstab Legt das Etikett für den Maßstab fest. Schriftart Legt die Schriftart des Etiketts im Ansichtsetikett fest.
Trennsymbol (Kennzeichnung) Legt die Anzeigeoption für den Maßstab fest.
  • Um den Maßstab mit zwei durch ein Trennzeichen getrennten Zahlen darzustellen, wählen Sie eine der folgenden Optionen aus:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Um den Maßstab als Verhältnis von zwei Zahlen gefolgt von X darzustellen, wählen Sie die Option # X aus.
  • Klicken Sie auf <Kein>, um den Maßstab auszublenden.
Schriftart Legt die Schriftart des Trennsymbol für das Ansichtsetikett fest.

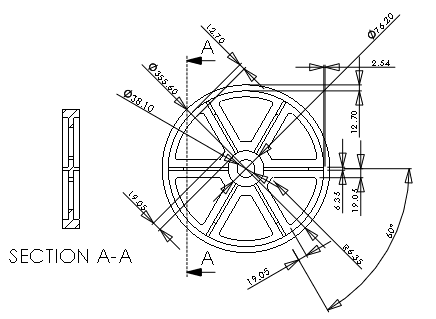

Gestapelt Zeigt den Namen und das Etikett über dem Maßstab übereinander an.
In einer Linie Zeigt den Namen und das Etikett auf einer Linie an.
Etikett oberhalb Ansicht anzeigen Zeigt das Etikett oberhalb der Ansicht an.

Schicht

Schicht
Wählen Sie eine Schicht aus.
Sie müssen zunächst Schichten für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Die Schichteinstellungen für Ansichtsetiketten auf Dokumentenebene setzen die Ansichtsetiketteneinstellungen für Linienart außer Kraft.

Schnitt-/Ansichtsgröße

Mit Zeichengröße des Schnittansichtspfeils skalieren Aktivieren Sie diese Option, um die Pfeilspitzengröße für Schnittansichten festzulegen, damit automatisch auf die Zeichenhöhe der Schnittansicht skaliert wird, wenn die Schnittansichtspfeile auf eine andere Schriftart eingestellt sind als der Schnittpfeiltext.

Deaktivieren Sie diese Option, um die Pfeilgröße zu ändern.
Stil Festlegen von Pfeiltypen für Schnittansichten.
Der Pfeiltyp für Schnittansichten kann unabhängig vom Pfeiltyp der Bemaßungen festgelegt werden.
