Schweißkonstruktionen - Eckenbehandlung ändern

In einem Strukturbauteil können Sie die Eckenbehandlung in einer Gruppe oder zwischen benachbarten Gruppen außer Kraft setzen. Sie können auch einen Bogenkörper mit einem angrenzenden Körper zusammenführen und Schweißabstände und die Trimmreihenfolge definieren.

Ändern einer Eckenbehandlung:

1. Klicken Sie im FeatureManager mit der rechten Maustaste auf ein Strukturbauteil, und wählen Sie Definition bearbeiten.

2. Klicken Sie auf die Ecke, die Sie modifizieren möchten.

3. Arbeiten Sie im Dialogfeld Eckenbehandlung mit der hervorgehobenen Gruppe, Gruppe 1. Wenn weitere Gruppen an dieser Ecke zusammentreffen, klicken Sie auf die Pfeiltasten, um andere Gruppen auszuwählen.

4. Wählen Sie bei Bogen Bogensegmentkörper verschmelzen , um den Bogen und den angrenzenden Körper zusammenzuführen und einen einzelnen Körper zu erstellen. Deaktivieren Sie die Option, um separate Körper beizubehalten.

5. Wählen Sie die Eckenbehandlung : Endgehrung , Endnaht1 oder Endnaht2 .

6. Wählen Sie Gehrungsgetrimmte Körper verschmelzen um Strukturbauteilkörper so zu kombinieren, dass die Länge des resultierenden Strukturbauteilkörpers in der Zuschnittsliste gleich der Summe der maximalen Längen der nicht zugeschnittenen Strukturbauteilkörper ist. (Verfügbar, wenn Sie Eckenbehandlung anwenden auswählen und auf Endgehrung .)

7. Wählen Sie Ecken-Schweißabstände definieren , um den Schweißabstand für die Gruppe außer Kraft zu setzen.

8. Definieren Sie den neuen Abstand in Abstand zwischen verbundenen Segmenten in derselben Gruppe .

9. Definieren Sie die Trimmreihenfolge.

Eine Gruppe mit einer niedrigeren Trimmreihenfolgezahl trimmt eine Gruppe mit einer höheren Zahl. Wenn zwei Gruppen dieselbe Trimmreihenfolgezahl haben, so entstehen Gehrungen an beiden Gruppen, an Trimmgruppen mit einer höheren Zahl und sie werden getrimmt von Gruppen mit einer niedrigeren Zahl.

9. Klicken Sie auf .

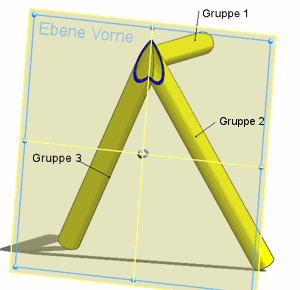

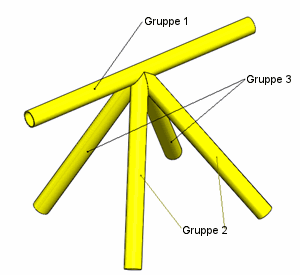

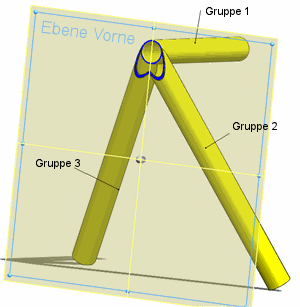

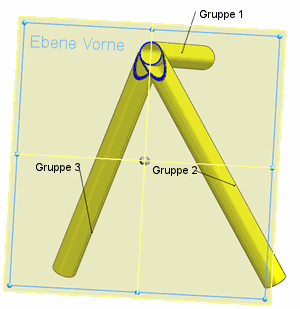

Beispiel
