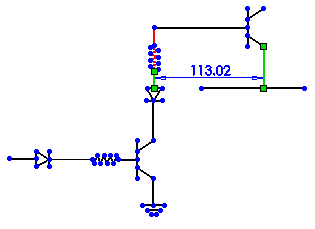

Horizontale Bemaßung
Sie können eine horizontale Bemaßung zwischen Elementen festlegen. Die horizontale Richtung wird durch die Ausrichtung der aktuellen Skizze bestimmt.
Festlegen einer horizontalen Bemaßung:
-
Klicken Sie in einer offenen Skizze auf Horizontale Bemaßung  (Bemaßungen/Beziehungen-Symbolleiste), oder wählen Sie Extras, Bemaßungen, Horizontal.
Der Cursor ändert sich zu  .
-
Wählen Sie die beiden zu bemaßenden Elemente aus.
 Sie können eine frühere Auswahl rückgängig machen, indem Sie die Esc-Taste drücken. Beim Bemaßen mehrerer Elemente mit dem Werkzeug Horizontale Bemaßung können Sie zum Beispiel Esc drücken, um die letzte Auswahl rückgängig zu machen. Dies ist hilfreich, wenn Sie versehentlich ein Element auswählen, das Sie nicht bemaßen wollten.
-
Legen Sie den Wert im Feld Modifizieren fest, und klicken Sie auf  .
-
Klicken Sie, um die Bemaßung zu platzieren.
|
|
