Verwendung von SketchXpert
Wenn Sie Dieses Dialogfeld bei auftretenden Skizzenfehlern immer öffnen wird der
SketchXpertPropertyManager
eingeblendet, sobald 2D- oder 3D-Skizzen überdefiniert werden. Klicken Sie bei bestehenden überdefinierten Skizzen in der
Statusleiste
auf Überdefiniert
. bsp;Verwenden Sie SketchXpert für folgende Funktionen:
-
Diagnose. Durchläuft und zeigt potentielle Lösungen an.
-
Manuelle Reparatur. Zeigt alle Konflikte an und ermöglicht es Ihnen, Lösungen auszuwählen.
SketchXpert zeigt Folgendes an:
-
Bilder bestehender Geometrien, wenn diese Geometrie aufgrund von Lösungen verschoben wird.
-
Zu löschende Bemaßungen und Beziehungen durchgestrichen.

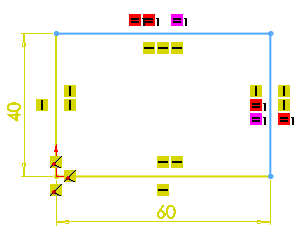

Klicken Sie auf Ansicht, Skizzenbeziehungen, um farbcodierte Skizzenbeziehungen anzuzeigen als:
Element ist unlösbar oder
Element kollidiert.
Überdefinierte Skizzen diagnostizieren:
-
Klicken Sie im PropertyManager unter Meldung auf Diagnose, um potentielle Lösungen zu erzeugen.
-
Klicken Sie unter Ergebnisse auf
oder
, um die Lösungen durchzugehen. Bei jeder Lösung:
-
Wird der Grafikbereich aktualisiert, um die angewendete Lösung anzuzeigen.
-
Die Beziehungen oder Bemaßungen, die gelöscht würden, werden unter Weitere Informationen/Optionen angezeigt.
|

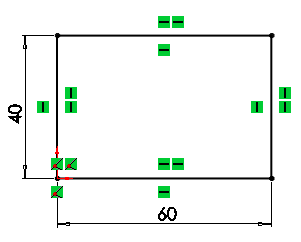

Einfache gültige Lösungen
|
|
|
|
|
Löschen Sie die horizontale Beziehung, und verschieben Sie
die bestehende Geometrie.
|
Löschen Sie die vertikale Bemaßung (40), und
verschieben Sie die bestehende Geometrie.
|
|
bsp;Die Pfeile zeigen die ursprünglichen Geometriepositionen an.
|
bsp;Durchlaufen gültiger Lösungen
Wenn bsp;
Weitere Informationen/Optionen oder Kollidierende Bemaßungen/Beziehungen nicht angezeigt werden, klicken Sie auf bsp;
im PropertyManager. Wählen Sie anschließend Dieses Dialogfeld bei auftretenden Skizzenfehlern immer öffnen, um diese Elemente immer anzuzeigen.
-
Klicken Sie auf Akzeptieren, um die Lösung anzuwenden, und anschließend auf
, um den PropertyManager zu schließen.
Überdefinierte Skizzen manuell reparieren:
-
Klicken Sie im PropertyManager unter Meldung auf Manuelle Reparatur.
Alle Beziehungen und Bemaßungen in der Skizze werden unter Kollidierende Bemaßungen/Beziehungen angezeigt.
-
Wählen Sie die einzelnen Beziehungen oder Bemaßungen aus, um sie im Grafikbereich hervorzuheben.
|
Beispiel:
|
|
|
|
= Gleicher Radius/Länge 1
|
|
|
-
Klicken Sie auf Löschen.
|
|
|
Gültige Lösung gefunden
|
Wenn Sie ein oder mehrere Elemente unter Kollidierende Bemaßungen/Beziehungen löschen, klicken Sie auf
, um die einzelnen Operationen rückgängig zu machen und die Liste neu zu füllen.
-
Klicken Sie auf bsp;.
