Blechbiegelinie-Bezugshinweise
In Zeichenansichten von Abwicklungen können Biegelinien-Bezugshinweise oder Biegetabellen angezeigt werden. Mit Blechbiegelinie-Bezugshinweisen ist Folgendes möglich:
-
Bearbeiten des Inhalts. Bearbeiten Sie den Text außerhalb der Bezugshinweisparameter.
-
Ändern des Standardformats. Bearbeiten Sie die Datei <Installationsverzeichnis>\lang\<Deutsch>\bendnoteformat.txt
-
Beibehalten assoziativer Funktionen. Wenn Sie den Biegewinkel, die Biegerichtung oder den Biegeradius ändern, werden die Bezugshinweise in der Zeichnung aktualisiert.
-
Positionieren von Bezugshinweisen. Ändern Sie die Anzeigeposition von Biegungsbezugshinweisen.
Bearbeiten von Bezugshinweisen und Bezugshinweispositionen
Hinzufügen und Positionieren von Blechbiegungsbezugshinweisen:
-
Klicken Sie auf Zeichnung aus Teil/Baugruppe erstellen  (Standard-Symbolleiste).
-
Öffnen Sie ein Zeichenblatt.
-
Ziehen Sie die Ansicht Abwicklung aus der Ansichtspalette auf in den Grafikbereich.
-
Klicken Sie auf  .
|
|

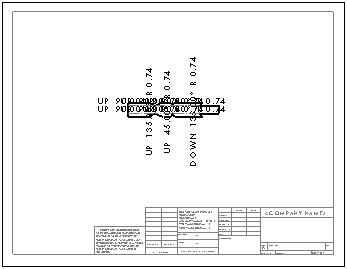

Wenn die
Schriftart
zu groß ist, wählen Sie mit Hilfe der Blockauswahl die Biegungsbezugshinweise aus, deaktivieren Sie im PropertyManager unter Textformat die Option Schriftart des Dokuments, klicken Sie auf Schriftart, und stellen Sie die Größe neu ein.
-

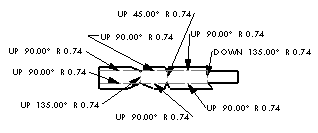

Wählen Sie Biegungsbezugshinweise einzeln aus, um:
-
sie an eine lesbare Position zu ziehen.
-
den Bezugshinweis zu drehen.
-
Hinweislinien hinzuzufügen.
|
|
Biegungsbezugshinweise können nicht einzeln gelöscht werden. Sie können jedoch mit der rechten Maustaste auf den Biegungsbezugshinweis klicken und Ausblenden aus dem Kontextmenü wählen.
Umkehren der Anzeige
Wenn Sie im PropertyManager auf Ansicht wechseln klicken oder das Abwicklungs-Feature bearbeiten und die gegenüberliegende Seite in die Fixierte Fläche ändern, werden die Blechbiegelinien-Bezugshinweise Nach oben oder Nach unten umgekehrt, um die Änderung widerzuspiegeln.
Ändern des Inhalts

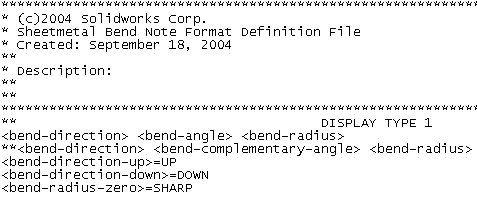

Blechbiegelinie-Bezugshinweise befinden sich in einer Textdatei im Ordner <Installationsverzeichnis>\lang\<Deutsch>\bendnoteformat.txt. Mit dieser Datei wird das Format der Biegelinienbezugshinweise festgelegt.
-
Verwenden Sie einen Text-Editor.
-
Werte außerhalb der spitzen Klammern < > werden in der Zeichnung angezeigt. Diese Werte können geändert werden.
-
Die Werte innerhalb der spitzen Klammern < > sind Parameter, mit denen assoziative Funktionen beibehalten werden. Sie können diese Werte nur ändern, wenn Sie das Format innerhalb der Klammern beachten.
