Blechlehrentabelle

In Blechlehrentabellen sind Eigenschaften eines bestimmten Materials gespeichert. Sie können auf die Blechlehrentabelle im PropertyManager bei der Erstellung des Basis-Blechs zugreifen. Weisen Sie mit einer Blechlehrentabelle folgende Eigenschaften zu:

• Blechlehrendicke

• Zulässige Biegeradien

• K-Faktor

Rufen Sie nach der Erstellung des Basis-Blechs die Blechlehrentabelle auf, indem Sie im FeatureManager mit der rechten Maustaste auf Blech klicken und Feature bearbeiten aus dem Kontextmenü wählen.

Verwenden Sie eine Blechlehren/-biegetabelle zur Festlegung der Dicke und Biegewerte in einer einzigen Tabelle. Siehe Blechlehren/-biegetabelle.

Zuweisen von Biegeradiuswerten

Mit der Blechlehrentabelle können Sie Werte für das gesamte Teil zuweisen. Dies ist die Standardeinstellung. Sie können jedoch bestimmten Features, wie z. B. Kante-Lasche-Features, Biegeradiuswerte zuweisen, die sich von dem Standardwert in der Blechlehrentabelle unterscheiden.

Steuern von Biegeradiuswerten

• Bei Aktivierung der Option Standardradius verwenden können Sie für alle zukünftigen Features einen allgemeinen Biegeradiuswert aus der Blechlehrentabelle verwenden.

• Wenn Sie die Option Dickentabelle verwenden aktivieren, unterscheidet sich der verwendete Biegeradiuswert von dem Standardwert in der Blechlehrentabelle.

• Wenn Sie die Optionen Standardradius verwenden und Blechlehrentabelle verwenden deaktivieren, können Sie den Biegeradiuswert eingeben.

bsp;Anwenden eines Biegeradiuswerts, der nicht dem Standardwert in der Blechlehrentabelle entspricht:

1. Erstellen Sie ein Basis-Blech, aktivieren Sie im PropertyManager unter Blechdicke die Option Dickentabelle verwenden, und wählen Sie anschließend eine Tabelle aus .

2. Fügen Sie dem Teil ein weiteres Blech-Feature hinzu.

3. Deaktivieren Sie im PropertyManager die Option Standardradius verwenden, und aktivieren Sie die Option Blechlehrentabelle verwenden.

4. Wählen Sie in der Blechlehrentabelle einen anderen Wert für den Biegeradius aus.

Wenn Sie den Standarwert durch Verwendung eines anderen Biegewerts in der Blechlehrentabelle ändern, bleibt der festgelegte Wert des Features unverändert.

Manuelles Zuweisen eines Biegeradiuswerts:

1. Deaktivieren Sie im PropertyManager die Option Standardradius verwenden.

2. Geben Sie einen Wert für den Biegeradius ein.

K-Faktor

Wenn der K-Faktor in der Blechlehrentabelle leer gelassen wird, werden alle Biegezugabewerte standardmäßig auf die zuletzt verwendeten Werte gesetzt.

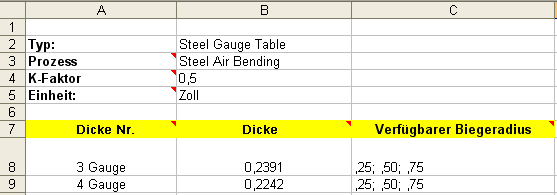

Erstellung einer Blechlehrentabelle

Die SolidWorks Anwendung enthält Tabellen in folgendem Ordner: <Installationsverzeichnis>\lang\<german>Sheet Metal Gauge Tables\.

Wenn Sie eine Blechlehrentabelle erstellen, verwenden Sie einen Semikolon - ;- als Trennzeichen zwischen den Werten.
