Skizzenbeziehungen in 3D-Skizzen

Viele Beziehungen, die in 2D-Skizzen verfügbar sind, gibt es auch in 3D-Skizzen. Für das Skizzieren in 3D stehen weitere Skizzenbeziehungen zur Verfügung.

  • Senkrechte Beziehungen zwischen einer Linie durch einen Punkt auf eine Oberfläche

  • Beziehungen zwischen 3D-Skizzenelementen auf einer und auf verschiedenen Skizzierebenen

  • Symmetrische Beziehungen um eine Linie zwischen 3D-Skizzen erstellt auf derselben Ebene.

Keine Beziehungen angewendet

Symmetrische Beziehungen angewendet

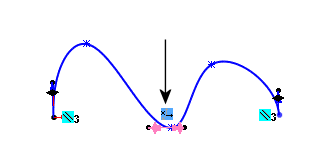

  • Beziehungen mit Spline-Ziehpunkten wie entlang einer Achse oder zwischen Ziehpunkten

Beziehung entlang X-Achse hervorgehoben

  • Mittelpunkt-Beziehungen

  • Gleiche Beziehungen

  • Tangentiale oder gleiche Krümmungsbeziehungen zwischen Flächen und Splines .

  • Beziehungen zwischen Kreisbogen und anderen Skizzenelementen

  • Beziehungen zwischen Kreisbogen, z. B. konzentrische, tangentiale oder gleiche Beziehungen

  • Normal auf zwischen einer Linie und einer Ebene oder zwischen Punkten und einer Ebene.

In einer 3D-Skizze können Sie Skizzenelemente entlang globaler X-, globaler Y- oder globaler Z-Achsen skizzieren.

Kreisbogen mit senkrechter Linie, erstellt auf senkrechten Ebenen

Kreisbogen mit tangentialer und senkrechter Linie zum Mittelpunkt zwischen Elementen

Gleiche Kreisbogen, erstellt auf senkrechten Ebenen

  • Konzentrische und senkrechte Beziehungen zwischen einem Kegel und einer 3D-Skizzenlinie

Konisches Element und 3D-Skizzenlinie

Konzentrische Beziehung zwischen Elementen

Senkrechte Beziehung zwischen Elementen
