Verwenden Sie das Werkzeug zur intelligenten Schweißelementauswahl, um Flächen auszuwählen, auf denen Schweißnähte erstellt werden sollen. Das Werkzeug ist im PropertyManager Schweißnaht verfügbar.
Alle Schweißnähte haben eine Schweißnahtbahn. Die Schweißnahtbahn ist der Verlauf, den die Schweißnhat um das Modell nimmt.
Wenn Sie Schweißnähte erstellen, sind zwei Methoden verfügbar zur Festlegung, wo Schweißnähte zur Anwendung kommen sollen:
-
Manuell. Wählen Sie Kanten oder Flächen aus. Sie müssen jedes Mal, wenn Sie eine neue Schweißnaht erstellen, die eine unterbrochene Schweißbahn hat, auf Neuer Schweißnaht-Pfad im PropertyManager Schweißnaht PropertyManager klicken.
-
Werkzeug zur intelligenten Schweißelementauswahl
. Ziehen Sie den Zeiger über die Flächen, wo Schweißnähte eingefügt werden sollen. Die Software erstellt automatisch neue Schweißnahtbahnen, wenn Sie eine unterbrochene Schweißnahtbahn erstellen.

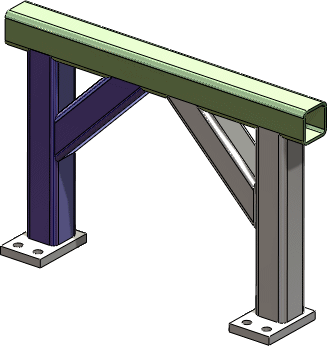

Ziehen Sie beispielsweise für das folgende Schweißteil in Betracht.
| Sie möchten Schweißnahtbahnen zwischen jedem der vier Stützbalken und dem Hauptbalken erstellen. |
 |

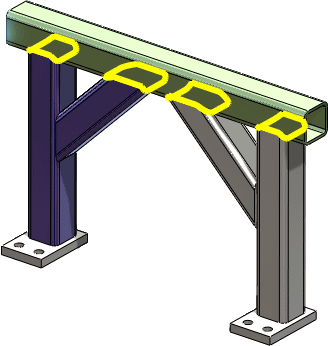

| Es gibt vier Schweißnahtbahnen, die Sie erstellen müssen. |
 |
Manuelle Auswahl
Sie können zwei Flächen (oder eine Kante) auswählen, die Schweißnahtbahn anwenden und dann auf Neuer Schweißnaht-Pfad klicken, um jede zusätzliche Schweißnahtbahn zu erstellen. Wenn Sie nicht auf Neuer Schweißnaht-Pfad klicken, werden Sie informiert, dass die ausgewählte Kante keine kontinuierliche Kette aus den vorher ausgewählten Kanten erstellen kann. Das bedeutet also, dass die Auswahl zu einer unterbrochenen Schweißnahtbahn führen würde.
Werkzeug zur intelligenten Schweißelementauswahl
Sie können den Zeiger über jedes Flächenpaar ziehen. Die Software erstellt automatisch neue Schweißnahtbahnen, da sie erkennt, dass die Bahnen zwischen den einzelnen Schweißnähten unterbrochen sind.
Video: Werkzeug zur intelligenten Schweißelementauswahl
