Benutzerdefinierte Koordinaten für die Komponentenausrichtung

Sie können ein benutzerdefiniertes SolidWorks® Koordinatensystem zu einer Komponente hinzufügen, die nicht mit dem SolidWorks Ursprung modelliert wird. Sie können solche Komponenten von einer Hersteller-Website oder von anderen CAD-Systemen erhalten.

CircuitWorks™ weist das benutzerdefinierte Koordinatensystem als den ECAD-Ursprung zu, wenn Sie die Baugruppe in CircuitWorks exportieren.

Wenn Sie Komponenten ohne ein benutzerdefiniertes Koordinatensystem in eine CircuitWorks Baugruppe einfügen, weist CircuitWorks den SolidWorks Ursprung als den ECAD-Ursprung zu.

Um eigene Koordinaten zu einer Komponente hinzuzufügen, siehe SolidWorks Hilfe: Koordinatensystem.

Wenn Sie das benutzerdefinerte Koordinatensystem vor dem Einfügen der Komponenten in die CircuitWorks Bibliothek als CWX bezeichnen, weist CircuitWorks das benutzerdefinerte Koordinatensystem als den ECAD-Ursprung zu und positioniert die Komponenten korrekt, wenn Sie sie in eine Platinenbaugruppe einfügen.

CircuitWorks interpretiert die positive Z-Richtung eines benutzerdefinierten Koordinatensystems als senkrecht zur einer Platinenbaugruppe. Die XY-Ebene stellt die Platinenoberfläche dar, und die X- und Y-Richtungen steuern den Winkel, in dem die Komponente in die Baugruppe eingefügt wird.
Um einen anderen Namen als CWX dem benutzerdefinierten Koordinatensystem, das den ECAD-Ursprung darstellt, zuzuweisen, klicken Sie auf CircuitWorks > CircuitWorks Optionen , wählen Sie SolidWorks Export, und ändern Sie die Option Komponenten relativ zu diesem Koordinatensystem importieren und exportieren.

Beispiel: LED-Ausrichtung mit und ohne definierte Koordinaten

Die Koordinaten einer extern hergestellten LED setzen die Z-Richtung parallel zur Basis der LED.

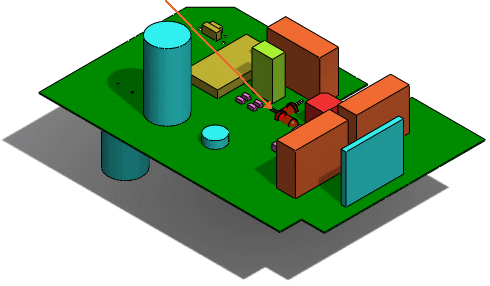

Sie fügen die LED zur CircuitWorks Bibliothek hinzu, ohne ein Koordinatensystem mit der Bezeichnung CWX zu definieren. Wenn Sie die LED-Komponenten in eine Platinenbaugruppe einfügen, nachdem Sie sie in CircuitWorks erstellt haben, sind die LEDs horizontal.

Bevor Sie die Komponente zur CircuitWorks Bibliothek hinzufügen, fügen Sie ein Koordinatensystem mit der Bezeichnung CWX zur LED-Komponente in SolidWorks hinzu.

Die LEDs werden korrekt ausgerichtet, wenn Sie sie in die Platinenbaugruppe einfügen.
