Schnellstart: Erstellen einer Baugruppe

Sie können eine SolidWorks Baugruppe für eine Leiterplatte und ihre Komponenten erstellen.

Erstellen der Mobiltelefon-Baugruppe

  1. Klicken Sie auf Modell erstellen (Werkzeuge-Symbolleiste).

    CircuitWorks zeigt eine Warnung zu sieben Komponenten mit einer Höhe von Null an. Wenn Sie nicht zuvor eine Höhe für die 0402C_AVX-Komponente festgelegt hätten, wären acht Komponenten mit einer Höhe von Null vorhanden.

  2. Klicken Sie im Dialogfeld auf Erstellen.
  3. Wenn Sie aufgefordert werden, vorhandene Leiterplatten- oder Komponentenmodelle zu überschreiben, klicken Sie auf Ja.

    Der Aufbau ist vollständig, wenn der Fensterbereich Vorgang Vorgang abgeschlossen anzeigt.

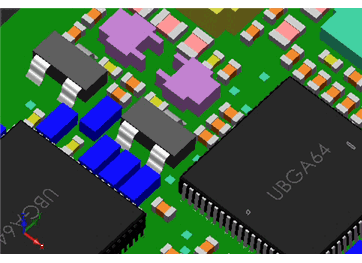

SolidWorks zeigt das Baugruppenmodell an. Je nach Ihren SolidWorks Einstellungen sieht die Anzeige auf Ihrem Bildschirm möglicherweise etwas anders aus.

Einige Komponenten sind detaillierte Modelle, die bei der Installation von CircuitWorks bereits in der Komponentenbibliothek enthalten waren, während es sich bei anderen Komponenten um einfache Blöcke handelt, die CircuitWorks anhand von Informationen in der IDF-Datei erstellt hat. Bei Bedarf können Sie die einfachen CircuitWorks Modelle in der Bibliothek durch detaillierte Modelle ersetzen, die Sie in SolidWorks erstellen.
