Balkendiagramme
Erstellt Schub-, Moment-, Drehmoment oder Axialkraftdiagramme für Balken oder Axialkraftdiagramme für Stäbe. Balkendiagramme werden in den lokalen Richtungen für die einzelnen Balken erstellt.
Anzeigen
-
Komponente
: Wählen Sie für Balken Folgendes aus: Axialkraft , Schubkraft in Richtung 1, Schubkraft in Richtung 2, Moment in Richtung 1, Moment in Richtung 2 oder Drehmoment. Für Stäbe ist nur Axialkraft verfügbar. Klicken Sie
hier
, um Informationen über Balkenrichtungen zu erhalten.
Ausgewählte Balken
-
Alle. Wählen Sie alle Balken aus.
-
Auswählen. Wählen Sie Balken im Grafikbereich aus. Die Software berücksichtigt nur Ausgewählte Balken
.
-
Balkendiagrammbreite Steuern Sie die Breite von Balkendiagramm-Darstellungen, um die Sichtbarkeit zu verbessern.
Eigenschaft
-
Titeltext hinzufügen. Geben Sie einen benutzerdefinierten Titel für die Darstellung ein, wenn Sie dieses Kontrollkästchen aktivieren.
-
Darstellung mit Ansichtsausrichtung des Namens verknüpfen. Ermöglicht die Verknüpfung der aktiven Darstellung mit einer vordefinierten Ansichtsausrichtung.
Balkenrichtungen für ein aktives Balkendiagramm anzeigen:
-
Klicken Sie mit der rechten Maustaste auf das Balkendiagrammsymbol, und wählen Sie im Kontextmenü die Option Einstellungen
.
-
Wählen Sie im PropertyManager unter Verformungsdarstellungs-Optionen die Option Balkenrichtungen anzeigen aus.
-
Klicken SIe auf
.
Balkenrichtungen werden in der Mitte der einzelnen Balken angezeigt. Alle Balkendiagramme verwenden die angezeigten Richtungen für jeden Balken.
Beispiele
-

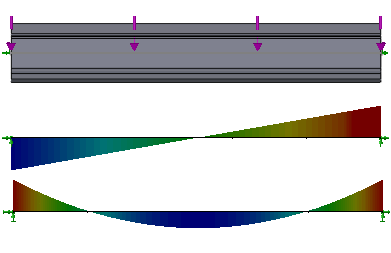

Schub- und Momentdiagramme, die für einen Fixiert-Fixiert-Balken, der einer gleichförmig verteilten Last unterliegt, erstellt werden:
-

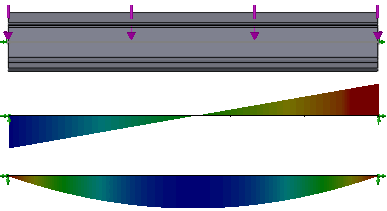

Schub- und Momentdiagramme, die für einen einfach gestützten Balken (beide Enden sind unbeweglich), der einer gleichförmig verteilten Last unterliegt, erstellt werden:
