Sie können die Position von Verbundstofflaminaten oder Verbundstoffschichtungen relativ zu ihren Oberflächen ändern. Wenn Sie die relevante Option auswählen, ist es nicht erforderlich, den Abstand zwischen Oberflächen mit verschiedenen Schalendicken in der Geometrie zu berücksichtigen. Der PropertyManager Schalendefinition für Verbundstoffe enthält folgende Optionen:
- Mittelfläche
- Positioniert das mittlere Ende der Schichtung auf dem Oberflächenkörper.
- Obere Oberfläche
- Positioniert das obere Ende der Schichtung auf dem Oberflächenkörper.
- Untere Oberfläche
- Positioniert das untere Ende der Schichtung auf dem Oberflächenkörper.
- Verhältnis festlegen

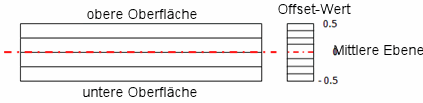

- Positioniert den Teil der Schichtung definiert durch einen Offset-Wert, der einen Bruchteil der Gesamtdicke gemessen von der Mittelfläche bis zur Referenzoberfläche darstellt. Die Abbildung zeigt die negativen und positiven Offset-Werte.
Betrachten Sie zum Beispiel eine aus zwei verschiedenen Verbundstoffschichtungen hergestellte ausgehöhlte, abgestufte Welle.
Sie erstellen zwei Oberflächen mithilfe des Innenradius der Welle und wählen die Option Untere Oberfläche aus. So braucht die Geometrie nicht immer wieder neu definiert zu werden, wenn Sie die Anzahl der Schichten oder die Dicke der Laminate ändern.
