Wann soll die Option Planare Abbildung verwendet werden

Sie verwenden die Option Planare Abbildung zur Definition einer üblichen 0°-Lagenwinkelreferenz für eine Gruppe von planaren Schalenflächen oder wenn Sie auf Probleme mit der Standardoption Oberflächenabbildung.

Inkorrekte Langeausrichtung

Das Bild zeigt eine Fläche, die während der Oberfläche-Füllen-Operation erstellt wurde. Die Oberfläche-Abbildungstechnik, die die UV-Koordinaten verwendet, zeigt gekrümmte Streifen auf der Schale. Sie können die planare Abbildungstechnik verwenden, indem Sie die XY-Ebene auswählen und die gewünschte Lagenausrichtung projizieren.

Oberflächenabbildung Planare Abbildung unter Verwendung der XY-Ebene

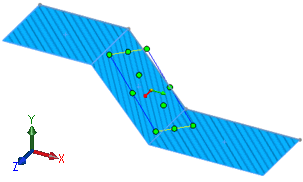

Inkonsistente Ausrichtung über Flächen

Das Bild zeigt konsistente Lagenausrichtung über mehrere Flächen mit der planaren Abbildungsoption. Die Oberflächenabbildung erstellt inkonsistente Ausrichtung für einen 45º-Lagenwinkel über die Flächen.

Planare Abbildung unter Verwendung der XZ-Ebene Oberflächenabbildung
Übergeordnetes Thema: Planare Abbildung
