Geometrieanforderungen - Rohrbogen

Die folgenden Elemente sind für eine Komponente, die als ein Rohrbogen in SolidWorks Routing verwendet werden sollen, erforderlich.

Bei Namen von Leitungsführungsskizzen und Bemaßungen wird zwischen Groß- und Kleinschreibung unterschieden.

Erforderliche Elemente

Beispiele

RohrBogen

  • Eine Skizze mit dem Namen Rohrbogen

  • Ein Bogen, der die Mittellinie des Rohrbogens darstellt, mit Bemaßungen mit den folgenden Bezeichnungen:

    • BiegeRadius@RohrBogen

    • BiegeWinkel@RohrBogen



Leitung

  • Eine Skizze:

    • genannt Leitung

    • auf einer Ebene normal auf ein Ende des Bogens

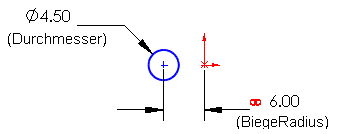

  • Ein Kreis, der den Außendurchmesser des Rohrbogens darstellt mit einer Bemaßung mit der Bezeichnuns Durchmesser@Leitung

  • Eine Bemaßung zwischen der Kreis- und der Bogenmitte:

    • mit der Bezeichnung BiegeRadius@Leitung

    • verknüpft mit BiegeRadius@RohrBogen





Feature

Eine Austragung unter Verwendung von:

  • Leitung als Profil

  • RohrBogen als Bahn

  • Die Option Dünnes Feature zur Festlegung der Wanddicke
