Verwenden Sie die folgenden allgemeinen Regeln für die Platzierung von Verknüpfungsreferenzen:
-
Fügen Sie zwei Verknüpfungsreferenzen zu einer Leitungsverbindung hinzu:
-

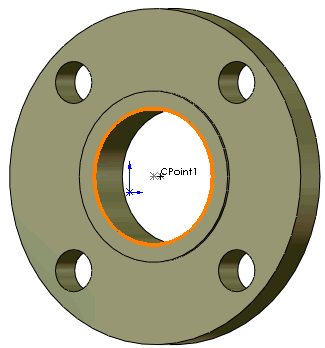

Fügen Sie die erste Verknüpfungsreferenz als eine einzelne Kantenverknüpfungsreferenz mit intelligenten Verknüpfungen hinzu, wenn die Verknüpfungskomponente keine gemeinsame Verknüpfungsreferenz hat.
Intelligente Verknüpfungen verwenden nur die erste Verknüpfungsreferenz, stellen Sie also sicher, dass die einzelne Kantenverknüpfungsreferenz, die Sie erstellen, als erste aufgeführt ist.
-
Fügen Sie die andere Verknüpfungsreferenz für die Verknüpfung der Rohrverbindung zu Komponenten hinzu mit Verknüpfungsreferenzen desselben Namens und Typs.
Verwenden Sie spezifische Verknüpfungstypen - deckungsgleich und konzentrisch anstatt Standardverknüpfungen.
- Fügen Sie Verknüpfungsreferenzen zu Anschlüssen und Geräteteilen hinzu, indem Sie eine Verknüpfungsreferenz pro Anschluss hinzufügen.
- Wenn ein Gerät mehrere Anschlüsse hat, fügen Sie Verknüpfungsreferenzen zu allen Anschlüssen oder zu keinem hinzu. Intelligente Verknüpfungen werden für die Platzierung von Teilen verwendet, wenn auf keinem der Anschlüsse Verknüpfungsreferenzen vorliegen.
- Fügen Sie Verknüpfungsreferenzen zu Komponenten hinzu, die am Anfang und am Ende einer Leitung verwendet werden. Typischerweise sind dies Flansche oder elektrische Verbindungsstücke, können aber auch Ventile oder Rohrbogen haben.
- Fügen Sie passende Verknüpfungsreferenzen zu elektrischen Verbindungselementen und ihren verknüpften Buchsenkomponenten hinzu.
