Ausrichten-Symbolleiste
Die Ausrichten-Symbolleiste verfügt über Werkzeuge zum Ausrichten von Bemaßungen und Beschriftungen wie Bezugshinweisen, Symbolen für Form- und Lagetoleranzen etc.
Verwenden Sie Rahmenauswahl, oder drücken Sie Strg, um mehrere Bemaßungen und Beschriftungen auszuwählen.
Zugreifen auf die Ausrichtungswerkzeuge:
-
Klicken Sie auf eine Schaltfläche auf der Ausrichten-Symbolleiste.
-
Klicken Sie auf Extras, Ausrichten, und wählen Sie ein Werkzeug aus dem Menü aus.
-
Wählen Sie eine Gruppe von Beschriftungen aus, klicken Sie mit der rechten Maustaste auf eine der Beschriftungen, wählen Sie Ausrichten, und wählen Sie eine der Optionen.
|
|
Gruppe
|
Gruppert Beschriftungen, so dass Sie gemeinsam verschoben werden können.
|
|
|
Gruppierung aufheben
|
Hebt die Gruppierung auf, damit sie frei bewegt werden können.
|
|
|
Kollinear/Radial ausrichten
|
Gruppiert lineare, radiale oder winkelförmige Zeichnungsbemaßungen und richtet sie kollinear oder radial aus.
|
|
|
Parallel/Konzentrisch ausrichten
|
Gruppiert lineare, radiale oder winkelförmige Zeichnungsbemaßungen und richtet sie parallel oder konzentrisch aus.
|
|
|
Linksbündig
|
Richtet Beschriftungen auf die am weitesten links stehende Beschriftung in der Gruppe aus.
|
|
| |

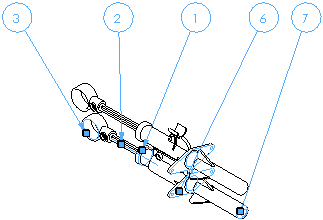

Vorher
|
Nachher (ausgerichtet auf Stücklistensymbol 3)
|
|
|
|
Rechtsbündig
|
Richtet Beschriftungen auf die am weitesten rechts stehende Beschriftung in der Gruppe aus.
|
|
| |
Vorher
|
Nachher (ausgerichtet auf Stücklistensymbol 7)
|
|
|
|
Nach oben ausrichten
|
Richtet Beschriftungen auf die am weitesten oben stehende Beschriftung in der Gruppe aus.
|
|
| |
Vorher
|
Nachher (ausgerichtet auf Stücklistensymbol 3)
|
|
|
|
Nach unten ausrichten
|
Richtet Beschriftungen auf die am weitesten unten stehende Beschriftung in der Gruppe aus.
|
|
| |
Vorher
|
Nachher (ausgerichtet auf Stücklistensymbol 7)
|
|
|
|
Horizontal ausrichten
|
Richtet die Beschriftungen mit der Mitte auf die am weitesten links stehende Beschriftung aus.
|
|
| |
Vorher
|
Nachher (ausgerichtet auf Stücklistensymbol 3)
|
|
|
|
Vertikal ausrichten
|
Richtet die Beschriftungen mit der Mitte auf die am weitesten oben stehende Beschriftung aus.
|
|
| |
Vorher
|
Nachher (ausgerichtet auf Stücklistensymbol 3)
|
|
|
|
Zwischen Linien ausrichten
|
Richtet Beschriftungen gleichmäßig zwischen horizontalen oder vertikalen Linien aus.
|
|
|
Gleichmäßig gegenüber platzieren
|
Richtet Beschriftungen gleichmäßig horizontal zwischen der am weitesten links stehenden und der am weitesten rechts stehenden Beschriftung aus. Die oberste oder unterste Beschriftung wird nicht ausgerichtet.
|
|
| |
Vorher
|
Nachher (ausgerichtet zwischen Stücklistensymbol 3 und 7)
|
|
|
|
Gleichmäßig unten platzieren
|
Richtet Beschriftungen gleichmäßig vertikal zwischen der obersten und untersten Beschriftung aus. Die ganz rechte oder ganz linke Beschriftung wird nicht ausgerichtet.
|
|
| |
Vorher
|
Nachher (ausgerichtet zwischen Stücklistensymbol 3 und 7)
|
|
|
|
Horizontal komprimieren
|
Richtet die Beschriftungen mit der Mitte auf die am weitesten links stehende Beschriftung in komprimierter Form aus.
|
|
| |
Vorher
|
Nachher (ausgerichtet auf Stücklistensymbol 3)
|
|
|
|
Vertikal komprimieren
|
Richtet die Beschriftungen mit der Mitte auf die am weitesten oben stehende Beschriftung in komprimierter Form aus.
|
|
| |
Vorher
|
Nachher (ausgerichtet auf Stücklistensymbol 3)
|
|
