Detaillierung - Übersicht

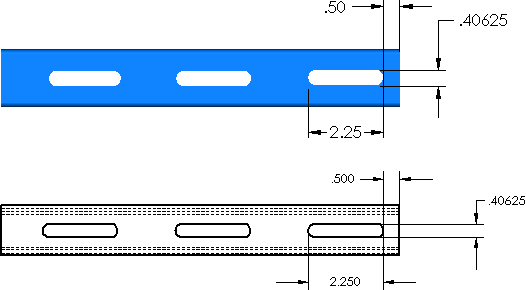

Von Modellen zu Zeichnungen
Wenn Sie ein Modell erstellen, können Sie Detallierungsdetails (Bemaßungen, Bezugshinweise, Symbole usw.) integrieren und anschließend die Bemaßungen und Beschriftungen aus dem Modell in eine Zeichnung importieren, indem Sie folgende Optionen verwenden:
Bereiten Sie Teile vor, indem Sie Bemaßungen anordnen, Konfigurationen erstellen und Eigenschaften hinzufügen, bevor Sie Zeichnungen erstellen. Zeichnungen von vorbereiteten Teilen bedürfen weniger Manipulation.
In Zeichnungen
Wenn Sie die Zeichnung geöffnet haben, können Sie Referenzbemaßungen, Beschriftungen, Stücklisten, Versionstabellen etc. hinzufügen.
In einer Zeichnung hinzugefügte Beschriftungen und Referenzbemaßungen haben keinen Einfluss auf das Teil- oder Baugruppendokument.
Siehe auch
Bemaßungen in Zeichnungen
Beschriftungen - Übersicht
Stücklisten - Übersicht
Versionstabellen
Festlegen der Detaillierungsoptionen
