Mehrmals verwendete Skizze
Sie können dieselbe Skizze zur Erstellung verschiedener Features verwenden.
Erstellung verschiedener Features mit derselben Skizze:
-
Erstellen Sie eine Skizze.
-
Erstellen Sie ein Feature aus der Skizze.
-
Wählen Sie im FeatureManager dieselbe Skizze aus, die zur Erstellung des ersten Features erstellt wurde.
-
Erstellen Sie ein zweites Feature aus der Skizze.
Sie können weitere Skizzen erstellen, wie dies für die Erstelllung der Features erforderlich ist. Wenn z. B. ein Feature eine lineare Austragung und das andere Feature eine Rotation ist, verwenden Sie dieselbe Skizze für beide Features, fügen Sie aber eine Mittellinie hinzu, um die Rotation zu erstellen.
Im FeatureManager ist eine Skizze, die von mehreren Features verwendet wird, durch
gekennzeichnet.
|
|
|
|

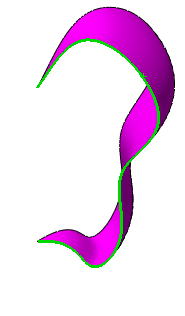

Skizze, für das Drehen der Oberfläche verwendet
|

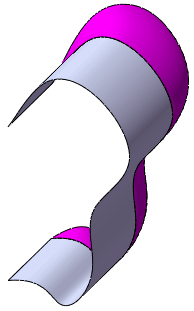

Skizze, für die lineare Austragung der Oberfläche wieder verwendet wird
|
|
|
|
|
Skizze, für eine Austragung mit dünnem Feature verwendet
|
Skizze, für die lineare Austragung des Aufsatzes mit dünnem Feature wieder verwendet wird
|
