bsp;FilletXpert

Mit FilletXpert werden Verrundungen mit konstantem Radius verwaltet, organisiert und neu angeordnet, damit Sie sich auf Ihren Entwurfsplan konzentrieren können. Siehe Xperts Übersicht. Folgende Aufgaben werden von FilletXpert ausgeführt:

• Erstellung mehrerer Verrundungen

• Automatisches Aufrufen von FeatureXpert

• Automatische Neuanordnung von Verrundungen bei Bedarf

• Handhabung des gewünschten Typs der Verrundungsecke

Verwenden Sie den FilletXpert, wenn die Struktur der zugrunde liegenden Features von SolidWorks verwaltet werden soll. Verwenden Sie den manuellen PropertyManager Verrundung, um die Steuerung auf Feature-Ebene beizubehalten.

PropertyManager Registerkarten

• Verwenden Sie die Registerkarte Hinzufügen, um neue Formschräge-Features zu erstellen, oder die Registerkarte Ändern, um bestehende Verrundungen zu modifizieren.

• Verwenden Sie die Registerkarte Ecke zur Handhabung der Verrundungsecken:

• • Wählen Sie andere Verrundungsecken, und erstellen Sie Verrundungsecken-Features. Wenn Sie die Maus über eine Verrundungsecke führen, ändert sich der Zeiger zu .

  • Kopieren Sie eine Verrundungsecke zu anderen Verrundungsecken.

Die Registerkarte Ecke modifiziert eine Verrundungsecke, wo genau drei verrundete Ecken an einem Eckpunkt zusammentreffen. Jede Fläche in der Verrundungsecke muss genau an drei Verrundungsflächen grenzen.

Wenn alle drei verrundeten Ecken konkav oder konvex sind oder denselben Radius haben, liegt ein Verrundungsecken-Typ vor.

Ziehen Sie bei geschlossenem PropertyManager mit gedrückter Strg-Taste eine Verrundungsecke, um sie zu einer anderen kompatiblen Ecke zu kopieren.

Auswählen von Elementen

Wenn Sie Verrundungen hinzufügen oder ändern, wird bei der Auswahl einer einzelnen Kante eine Popup-Symbolleiste angezeigt, die bei der Auswahl mehrerer Kanten oder Verrundungen hilfreich ist.

Führen Sie den Cursor über ein Symbolleisten-Symbol, um die Elemente im Grafikbereich hervorzuheben. Klicken Sie auf das Symbol in der Symbolleiste, um die entsprechenden Elemente auszuwählen und den PropertyManager aufzufüllen.

In den Symbolleisten-Tooltips:

• Rechts und Links = t die rechte oder linke Fläche des Elements.

• Anfang und Ende = t der Anfangs- oder Endeckpunkt des Elements.

• Virtuell = die angrenzenden tangentialen Elemente, die die Software als ein Element behandelt.

FilletXpert Vorgehensweisen

• Erstellung mehrerer Verrundungen

• Ändern oder Entfernen von Verrundungen

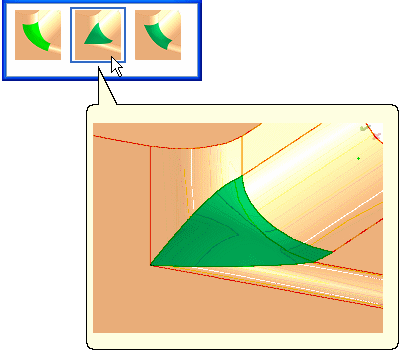

• Auswahl alternativer Verrundungsecken

• Kopieren von Verrundungsecken

Zugreifen auf den FilletXpert:

1. Klicken Sie auf Verrundung (Features-Symbolleiste), oder wählen Sie Einfügen, Features, Verrundung/Rundung.

2. Klicken Sie im PropertyManager auf FilletXpert.

Erstellung mehrerer Verrundungen mit der FilletXpert Registerkarte "Hinzufügen":

Der FilletXpert ruft automatisch den FeatureXpert auf, wenn eine Verrundung nicht auf der festgelegten Geometrie platziert werden kann.

1. Klicken Sie im PropertyManager FilletXpert auf die Registerkarte Hinzufügen.

2. Wählen Sie Elemente zum Verrunden für Kanten, Flächen, Features und Kurvenzüge aus. In diesem Beispiel werden die beiden gezeigten Flächen ausgewählt.

3. Setzen Sie den Radius in diesem Beispiel auf .25, und klicken Sie auf Anwenden.

Da mehrere Verrundungen erstellt werden müssen, wird automatisch FeatureXpert zur Erstellung der Verrundungen aufgerufen.

4. Wählen Sie das ganze Modell mit einem Rahmen aus, um alle Flächen zu erfassen, und klicken Sie auf Anwenden.

FilletXpert verrundet das gesamte Modell mit einem Radius von 0,25 Zoll und ruft automatisch FeatureXpert zum Lösen der Verrundungen auf.

Automatisches Ändern oder Entfernen von Verrundungen mit der FilletXpert Registerkarte "Ändern":

Auswahl alternativer Verrundungsecken:

Kopieren einer Verrundungsecke zu anderen Verrundungsecken:
