Sie können für Bohrungstabellen Zeichnungseinstellungen auf Dokumentebene festlegen.
Um die entsprechende Seite zu öffnen, klicken Sie in einer geöffneten Zeichnung auf der Standard-Symbolleiste auf
Optionen
, wählen Sie die Registerkarte Dokumenteigenschaften aus, und klicken Sie dann auf .
Globale Zeichnungsnorm
| Globale Zeichnungsnorm
|
Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen. |
Text
| Schriftart |
Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern. |
Positionsgenauigkeit
 Einheitsgenauigkeit |
Wählen Sie die Anzahl der Dezimalstellen für den Wert der Bohrungsposition aus. |
 |

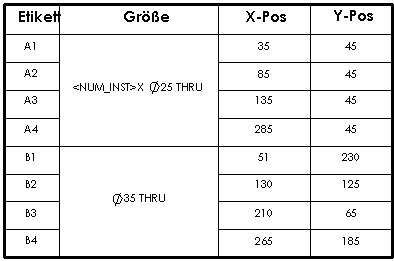

Alphanumerische Steuerung
Wählen Sie Buchstaben oder Zahlen für die Sequenz der Bohrungstabellenetiketten aus.
| A, B, C |
Geht der Bohrungsetikettensequenz mit einem Buchstaben voraus. |
 |

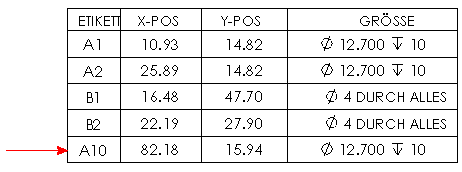

| 1, 2, 3 |
Definiert die Bohrungsetikettensequenz als eine Nummer. |
 |
Layer
| Layer
|
Wählen Sie einen Layer aus. Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
|
Damit diese Layer-Einstellungen angewendet werden, müssen Sie auf der Layer-Symbolleiste für
Layer die Option
Per Norm auswählen.
Ursprungsindikator
 Ursprungsindikator |
Wählen Sie eine Norm für die Anzeige des Ursprungs aus, oder aktivieren Sie die Option Per Norm, um die globale Zeichnungsnorm zu verwenden.
|
ANSI, BSI:
 |
ISO, GB:
 |
DIN, JIS, GOST:
 |
Etikettenwinkel/Offset von Profilmitte
|
Winkel
|
Winkel des Etiketts von einer vertikalen Linie durch die Bohrungsmitte |
|
Offset
|
Abstand zwischen Etikett und Bohrungsprofil
|
Doppelbemaßungen
| Anzeige als Doppelbemaßung
|
Wählen Sie diese Option aus, um Bemaßungen in doppelten Einheiten anzuzeigen. |
| Einheiten für Doppelanzeige |
Aktivieren Sie diese Option, um Einheiten für den zweiten Satz von Bemaßungen anzuzeigen. |
| Position des Bemaßungswerts |
Oben |
| Unten |
| Rechts |
| Links |
