Sie können für Stücklisten Zeichnungseinstellungen Dokumentebene festlegen.
Um die entsprechende Seite zu öffnen, klicken Sie in einer geöffneten Zeichnung oder Baugruppenstückliste auf der Standard-Symbolleiste auf
Optionen
, wählen Sie die Registerkarte Dokumenteigenschaften aus, und klicken Sie dann auf .
Globale Zeichnungsnorm
| Globale Zeichnungsnorm
|
Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen. |
Text
| Schriftart
|
Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.
|
Anzeige der Nullmenge
| Bindestrich |
I |
Wählen Sie eine Anzeigeoption für die Spalte Menge aus, wenn in einer Konfiguration eine Baugruppenkomponente fehlt. |
| Null
|
 |
| Leerzeichen |
 |
Fehlende Komponente
| Zeile für fehlende Komponente behalten |

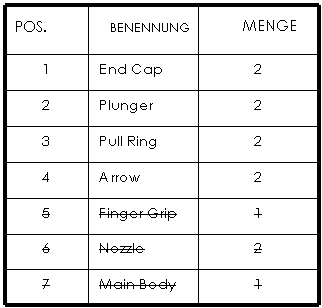

Wählen Sie diese Option aus, um Baugruppenkomponenten aufzulisten, die in einer Konfiguration fehlen. Wählen Sie Anzeige mit durchgestrichenem Text aus, um fehlende Komponenten in der Liste durchgestrichen darzustellen.
|
 |
Layer
| Layer
|
Wählen Sie einen Layer aus. Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
|
Damit diese Layer-Einstellungen angewendet werden, müssen Sie auf der Layer-Symbolleiste für
Layer die Option
Per Norm auswählen.
Optionen
| Führende Nullen
|
| Norm |
Führende Nullen werden entsprechend der globalen Zeichnungsnorm angezeigt. |
| Anzeigen |
Nullen vor dem Dezimalpunkt werden angezeigt. |
| Entfernen |
Führende Nullen werden nicht angezeigt.
|
|
| Nullen nach Komma |
| Intelligent |
Nullen nach dem Komma werden für ganze metrische Werte entsprechend ANSI und ISO nicht angezeigt. |
| Norm |
Nullen nach dem Komma werden gemäß der Norm ASME Y14.5M-1994 angezeigt. |
| Anzeigen |
Nullen nach dem Komma werden entsprechend den für Einheiten festgelegten Dezimalstellen angezeigt. |
| Entfernen |
Nullen nach dem Komma werden nicht angezeigt.
|
|
| "MENGE" nicht neben Konfigurationsnamen hinzufügen |
Wählen Sie diese Option aus, um das Wort
MENGE aus der Konfigurationsspalte zu entfernen.
Sie müssen diese Option auswählen, bevor Sie eine Stückliste einfügen. Wenn Sie sie auswählen, nachdem bereits eine Stückliste vorliegt, bleibt die Option wirkungslos.
|
| Mengen-Spaltennamen nicht von Vorlage kopieren |
Wählen Sie diese Option aus, um für den Titel der Mengenspalte den Konfigurationsnamen gefolgt von der Zeichenfolge /MENGE zu verwenden. |
| Nur übergeordnete Stücklisten auf eine Konfiguration beschränken |
Wählen Sie diese Option aus, um Stücklisten, die als Nur oberste Ebene definiert sind, auf eine Konfiguration zu beschränken. Wenn Sie die Konfiguration in der Stückliste ändern, bleibt das Etikett für die Mengenspalte unverändert.
|
| Automatische Aktualisierung der Stückliste |
Wählen Sie diese Option aus, um die Stückliste beim Hinzufügen oder Löschen von Komponenten in der zugehörigen Baugruppe zu aktualisieren. |
