Dokumenteigenschaften - Bezugshinweise

Sie können für Bezugshinweise Zeichnungseinstellungen auf Dokumentebene festlegen.

Um die entsprechende Seite zu öffnen, klicken Sie in einer geöffneten Zeichnung auf der Standard-Symbolleiste auf Optionen , wählen Sie die Registerkarte Dokumenteigenschaften aus, und klicken Sie dann auf Beschriftungen > Bezugshinweise.

Globale Zeichnungsnorm

Globale Zeichnungsnorm Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Bezugshinweis-Basisnorm

Bezugshinweis-Basisnorm
Wählen Sie eine der folgenden Normen aus:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Art der Hinweislinie

Art der Hinweislinie Wählen Sie Folgendes aus: eine Stil.
Dicke der Hinweislinie Wählen Sie Folgendes aus: eine Dicke oder klicken Sie auf Benutzerdefinierte Größe, und geben Sie eine Dicke ein.

Text

Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.
Textausrichtung Wählen Sie Folgendes aus:
  • Mitte
  • Links
  • Rechts

Position der Hinweislinie

Position der Hinweislinie Wählen Sie eine Standardposition aus:
  • Am nächsten
  • Links
  • Rechts

Hinweislinienanzeige

Hinweislinienanzeige Wählen Sie zwischen:
  • Gerade
  • Geknickt. Fügt eine horizontale Biegung in die Hinweislinie ein, die mit auf den Text ausgerichtet ist. Wählen Sie eine der folgenden Optionen:
    • Hinweislinienlänge des Dokuments. Leitet die Länge der Hinweiselinie von den Einstelungen der Beschriftungenseite ab.
    • Länge der Hinweislinie. Ermöglicht die Eingabe der Länge des nicht geknickten Teils der Hinweislinie.
  • Unterstrichen
Automatische Ausrichtung der Hinweislinie (verfügbar für die DIN- und JIS-Norm) Ermöglicht, dass die Hinweislinie in einem Stücklistensymbol von einer Seite des Stücklistensymbols gefangen wird.

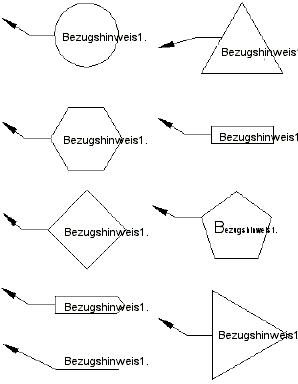

Rand

Stil Wählen Sie Keiner aus, um den Bezugshinweistext ohne Rand anzuzeigen, oder wählen Sie eine Randart aus.
Größe Wählen Sie eine Größe aus der Liste aus (eine bestimmte Anzahl von Zeichen), Standard (passt sich automatisch an den Text an) oder Benutzergröße (wo Sie die Stücklisten-Symbolgröße definieren können)

Layer

Layer
Wählen Sie einen Layer aus.
Sie müssen zunächst Layers für die Zeichnung erstellen, bevor Sie sie für Dokumenteigenschaften auswählen können.
Damit diese Layer-Einstellungen angewendet werden, müssen Sie auf der Layer-Symbolleiste für Layer die Option Per Norm auswählen.
