Beispiel - Kopieren mit Verknüpfungen

Dieses Beispiel veranschaulicht, wie Sie beim Erstellen weiterer referenzierter Kopien einer Komponente in einer Baugruppe Verknüpfungen hinzufügen können.

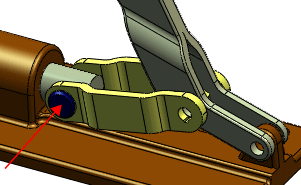

In diesem Beispiel wird eine Klemmenbaugruppe verwendet, die aus einem Stift, einem Gelenk und einem Hebel besteht. Der Stift verfügt über zwei Verknüpfungen, die ihn in Position halten - eine konzentrische und eine deckungsgleiche. Sie müssen zwei neue referenzierte Kopien des Stifts erstellen. Dabei sollen die neuen Stifte dieselben Verknüpfungen wie der ursprüngliche Stift enthalten.

1 - Stift 2 - Gelenk 3 - Hebel

Definieren Sie für die neue referenzierte Kopie des Stifts eine neue Referenz für die konzentrische Verknüpfung und verwenden Sie die Referenz erneut für die deckungsgleiche Verknüpfung.

1. Öffnen Sie die Klemmenbaugrupp.
2. Klicken Sie auf Mit Verknüpfungen kopieren (Baugruppen-Symbolleiste), oder wählen Sie Einfügen > Komponente > Mit Verknüpfungen kopieren.
3. Wählen Sie im PropertyManager für Ausgewählte Komponenten den Stift im Grafikbereich aus.





   Unter Verknüpfungen werden zwei Verknüpfungen aufgeführt: eine konzentrische und eine deckungsgleiche Verknüpfung.



4. Klicken Sie in das Auswahlfeld unter der konzentrischen Verknüpfung.

   Die Verknüpfungsreferenz wird im Grafikbereich hervorgehoben.

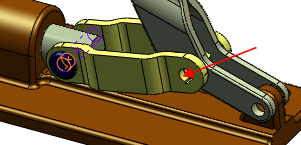

5. Wählen Sie die Bohrung des Gelenks, wie in der Abbildung dargestellt:



   Im Grafikbereich wird in der Bohrung eine Vorschau des Stifts angezeigt, und die Verknüpfungsreferenz für die nächste Verknüpfung wird hervorgehoben. Im PropertyManager wird das Auswahlfeld für die deckungsgleiche Verknüpfung hervorgehoben.



   Definieren Sie nun die Referenz für die deckungsgleiche Verknüpfung. Da die beiden Laschen des Hebels koplanar sind, kann der neue Stift dieselbe Referenz wie der ursprüngliche Stift verwenden.

6. Aktivieren Sie im PropertyManager für die deckungsgleiche Verknüpfung die Option Wiederholen, um dieselbe Verknüpfungsreferenz wie für den ursprünglichen Stift zu verwenden.
7. Klicken Sie auf .

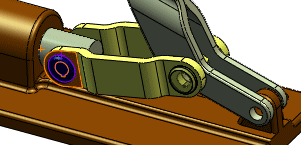

   Die Kopie des Stifts wird der Baugruppe hinzugefügt. Das Auswahlfeld wird geleert, so dass Sie eine weitere Kopie hinzufügen können.

   Fügen Sie nun einen Stift hinzu, der die Verknüpfungen aus der ursprünglichen referenzierten Kopie kopiert, jedoch neue Referenzen für beide Verknüpfungen verwendet.

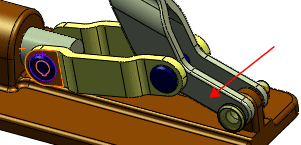

8. Wählen Sie die Bohrung im Hebel aus.



9. Deaktivieren Sie im PropertyManager für die deckungsgleiche Verknüpfung die Option Wiederholen.
10. Wählen Sie die planare Fläche des Hebels als Verknüpfungsreferenz der deckungsgleichen Verknüpfung für diese Kopie des Stifts aus.



11. Klicken Sie zweimal auf .

    Die Kopien des Stiftes werden im FeatureManager eingeblendet. Deren Verknüpfungen werden im Ordner Verknüpfungen angezeigt.
