Ändern globaler Variablen im Dialogfeld „Modifizieren“

  1. Klicken Sie im FeatureManager auf Aufsatz-Linear austragen1.

    Das Modell wird im Skizzenmodus geöffnet.

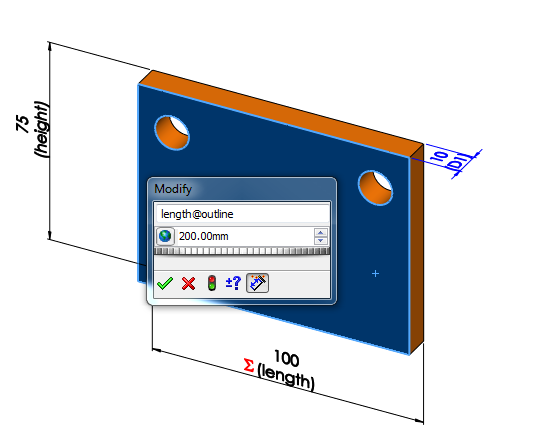

  2. Doppelklicken Sie in der Skizze auf die Bemaßung Länge@Kontur.
  3. Ändern Sie im Dialogfeld Modifizieren die Bemaßung von 100 in 200.

    Modifizieren der globalen Variable 2

    Wenn Sie eine globale Variable im Dialogfeld Modifizieren einfügen oder ändern, zeigt es die Schaltfläche „Globale Variable erstellen“ Create Global Variable im Eingabefeld an. Sowohl die Bemaßung "Länge@Kontur" als auch die globale Variable "Gesamtlänge" stehen für denselben Wert.

  4. Klicken Sie auf Modellneuaufbau OTTool_Rebuild_Standard.gif und dann auf PM_OK.gif.
  5. Klicken Sie im FeatureManager ® mit der rechten Maustaste auf den Ordner Equations, und klicken Sie auf Gleichungen verwalten.

    Das Dialogfeld Gleichungen zeigt den neuen Wert für die Bemaßung "Länge@Kontur" und die globale Variable "Gesamtlänge" an.

Übergeordnetes Thema: Beispiel für Gleichungen
