Stücklistensymbole an Magnetlinien anfügen

Sie können Stücklistensymbole wie folgt an Magnetlinien anfügen:

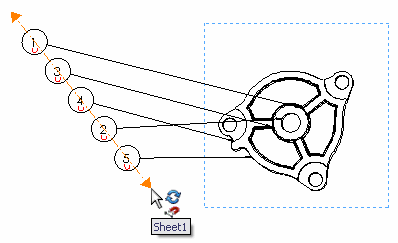

  • Ziehen Sie das Stücklistensymbol zur Magnetlinie. Der Cursor wird in ein Magnetsymbol geändert prj-17537-magnetic-line-cursor.gif, wenn das Stücklistensymbol an der Magnetlinie einrastet. An einer Magnetlinie eingerastete Stücklistensymbole werden mit einem Magnetsymbol angezeigt, wenn die Magnetlinie sichtbar ist.
  • Klicken Sie auf ein Ende der Magnetlinie, oder ziehen Sie die gesamte Magnetlinie von ihrer Mitte aus, sodass sie die Stücklistensymbole berührt. Die Stücklistensymbole rasten an der Linie ein.
  1. Fügen Sie die Stücklistensymbole mit einer Kombination dieser Methoden an die Magnetlinie an.
  2. Klicken Sie auf PM_OK.gif.
  3. Um Stücklistensymbole, die an eine Magnetlinie angefügt sind, zu verschieben, klicken Sie auf ein Ende der Magnetlinie oder an einer beliebigen Stelle auf die Linie, und ziehen Sie die Linie an die neue Position.

    Wenn die Magnetlinien nicht sichtbar sind, wählen Sie ein beliebiges Stücklistensymbol aus, um die Magnetlinien anzuzeigen.
